产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZCQ-气控电磁阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

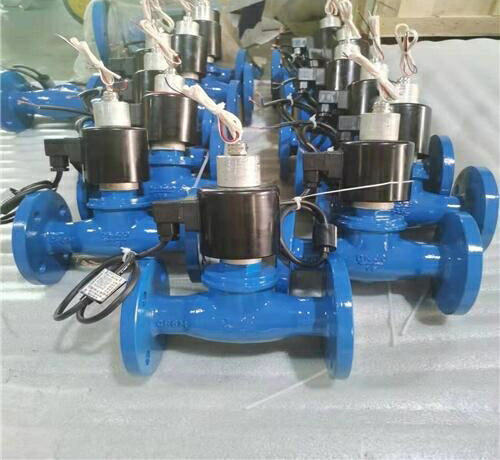

一、ZCQ-气控电磁阀产品简介
适用于工作压力为0~0.8Mpa，工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上，是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统，也可应用于大口径高压管道的自控系统。
二、ZCQ-气控电磁阀产品主要性能参数
三、ZCQ-气控电磁阀产品主要结构尺寸
四、ZCQ-气控电磁阀产品的安装
1、安装时应注意阀体上箭头应与介质流向一致；
2、不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。
3、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
4、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
5、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
6、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZCQ-气控电磁阀产品，请您根据ZCQ-气控电磁阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、ZCQ-气控电磁阀产品简介
适用于工作压力为0~0.8Mpa，工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上，是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统，也可应用于大口径高压管道的自控系统。
二、ZCQ-气控电磁阀产品主要性能参数
| 公称通径（mm） | 25 | 50 | 65 | 80 | 100 |
| 工作压力 | 0~0.8Mpa | ||||
| 适用介质 | 气、水、液、蒸汽、煤气 | ||||
| 控制压力 | 0.1~0.65Mpa | ||||
| 控制介质 | 气 | ||||
| 环境温度 | -10~+50℃ | ||||
| 高介质温度 | 120℃ | ||||
| 电源 | AC220V+10%/-15% 50Hz±5%或定制 | ||||
| 温升 | |||||
| 外形尺寸（H*L）mm | 200*125 | 350*230 | 374*250 | 420*270 | 490*320 |
| 接管形式 | 内螺纹G1 | 法兰4孔φ18 中心圆φ125 | 法兰4孔φ18 中心圆φ145 | 法兰4孔φ18 中心圆φ150 | 法兰4孔φ18 中心圆φ170 |
三、ZCQ-气控电磁阀产品主要结构尺寸
| DN | 法兰连接 | |||||||
| 外形尺寸 | 法兰尺寸 | |||||||
| H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
| 80 | 276 | 310 | 132 | 160 | 132 | 20 | 3 | 4-φ18 |
| 100 | 373 | 350 | 156 | 180 | 156 | 22 | 3 | 4-φ18 |
四、ZCQ-气控电磁阀产品的安装
1、安装时应注意阀体上箭头应与介质流向一致；
2、不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。
3、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
4、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
5、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
6、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZCQ-气控电磁阀产品，请您根据ZCQ-气控电磁阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
