产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z641H-气动带手动闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
参数
名称: Z641H-气动带手动闸阀
产地: 上海
品牌: 上海奇众
气源要求:4~5bar
作用形式:双作用/单作用
公称通径: DN15~DN1000mm ;
公称压力: class150~300LB;
适用温度: -20℃~250℃;
阀体材质: 铸钢、不锈钢;
适用介质: 水、油品、气体类;

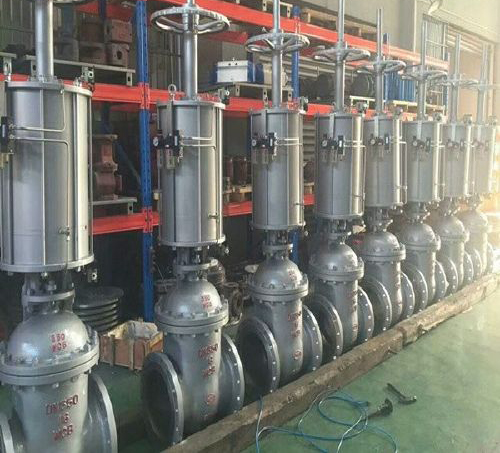

Z641H-气动带手动闸阀顾名思义他是气动带着手动装置控制的闸阀，法兰连接，气源控制+手动装置控制，在正常使用气动控制，现场如果气源出现故障可以手动控制，活塞式气缸推力大开关迅速，（通过二位五通电磁阀操作进气出气控制开关）可以选装手动装置，明杆结构设计，钢制楔式单闸板，法兰连接，性能可靠、操作切换和维修方便，已被石油、化工、海运等部门广泛用于对各类介质接通或截断的控制
工作原理
电磁换向阀控制气源输入到气缸作上下升降运动实现对闸阀的控制开关
用途
Z641H-气动带手动闸阀适用于石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
特点
1.符合国内外 标准的要求，密封可靠、性能优良、造型美观。
2.密封副配对 合理，闸板和阀座的密封面不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
4.可各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
安装调试工序
订货时请注明以下内容
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z641H-气动带手动闸阀产品，请您根据Z641H-气动带手动闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
参数
名称: Z641H-气动带手动闸阀
产地: 上海
品牌: 上海奇众
气源要求:4~5bar
作用形式:双作用/单作用
公称通径: DN15~DN1000mm ;
公称压力: class150~300LB;
适用温度: -20℃~250℃;
阀体材质: 铸钢、不锈钢;
适用介质: 水、油品、气体类;
Z641H-气动带手动闸阀顾名思义他是气动带着手动装置控制的闸阀，法兰连接，气源控制+手动装置控制，在正常使用气动控制，现场如果气源出现故障可以手动控制，活塞式气缸推力大开关迅速，（通过二位五通电磁阀操作进气出气控制开关）可以选装手动装置，明杆结构设计，钢制楔式单闸板，法兰连接，性能可靠、操作切换和维修方便，已被石油、化工、海运等部门广泛用于对各类介质接通或截断的控制
工作原理
电磁换向阀控制气源输入到气缸作上下升降运动实现对闸阀的控制开关
用途
Z641H-气动带手动闸阀适用于石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
特点
1.符合国内外 标准的要求，密封可靠、性能优良、造型美观。
2.密封副配对 合理，闸板和阀座的密封面不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
4.可各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
执行标准
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
安装调试工序
| 序号 | 工序名称 | 工序主要内容 | 备注 |
| 1 | 核对阀门序号 | 确保阀门安装在正确位置 | |
| 2 | 核对阀门箭头方向 | 确保阀门安装在正确方向 | |
| 3 | 检查法兰连接规程和要求 | 确保阀门法兰连接正确 | |
| 4 | 检查气源压力 | 确保执行机构输出力矩正常 | |
| 5 | 检查执行机构与阀门的连接 | 确保执行机构与阀门的工作正常 |
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z641H-气动带手动闸阀产品，请您根据Z641H-气动带手动闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
