奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多FBVAA-一段式气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

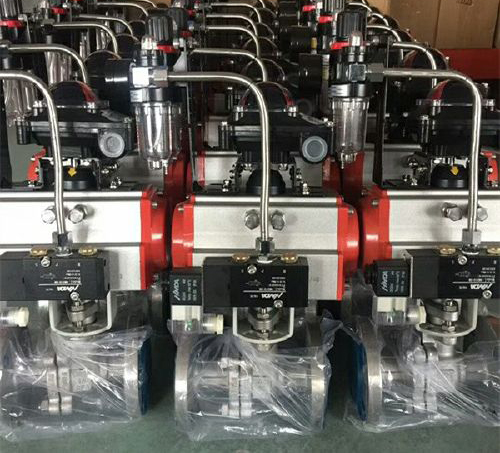

FBVAA-一段式气动球阀是由防火型球阀+气动执行机构+电磁阀+过滤减压阀+限位开关等五大部份组合而成。它由电磁先导阀控制,用双活塞齿轮齿条式气动执行器来回推动，从而开、闭球阀。通过计算机编程自动控制，可实现一段、多段开闭，控制精度高，属 产品。
用途
广泛应用于石油、化工、电厂、钢铁、水处理等行业。例如石油库油料自动化收发控制系统、化工库等自动化收发系统、消防自动化控制系统等。
性能参数
通过装车仪控制，对各类气体、液体介质；混合液体介质等多能以实现对输送介质的流量、流速、压力的精确控制自动控制，具有防"水击"，能力强，可自动和手动控制，对大、小流量可控等功能。
该阀门能实现自动化控制，也能实行人工手动控制。可根据用户要求使用110V、220V交流电压或12V、24V、36V直流电压等。
型系列气动球阀通过国家防爆检验，每一只气缸出厂前皆压力测试并标准制造标号及保证动作次数500,000次以上。
技术参数
1) 使用介质：压缩空气、无腐蚀性气体和油：
2) 压力范围：双作用2~8巴（Bar）, 单作用2~8巴（Bar）
3) 工作温度：标准型：-20℃～+80℃
低温型: -40℃～+80℃； 高温型: -20℃～+160℃。
4) 高使用压力：输入气压不 过10巴（Bar）；
5) 行程调整:在90度位置有±4度的可调范围.
6) 扭矩：6~3000Nm；
7) 控制方式：开关型，调节型，总线控制（需配电磁阀，定位器）；
8) 动作频率：2000次/小时；
9) 输入信号：ON/OFF,4~20mA,0~10V（需配电磁阀，定位器）；
10) 输出信号：4~20mA，触点信号（需配定位器、限位开关）；
11) 环境温度：-35℃~+85℃；
12) 防护等级：防水IP65,防爆EEx-dIIBT4/EExdIICT4。
控制原理和步骤1、控制原理
控制原理见图3，以装车为例，具体过程为电磁阀1带电，阀门全部打开，进行装车，当接近设定值时，电磁阀2带电，电磁阀1失电(注意电磁阀2带电3秒后电磁阀1失电)，阀门进入小流量状态，当流量达到设定值时，电磁阀2失电，阀门全部关闭。 正常情况下紧急切断阀的电磁阀应断电并处于常开状态，同时阀体在无气源情况下处于关闭状态。当气源操作时，首先应确认手动机构的调节螺杆与锁紧螺母处于脱开状态。操作时先打开气源，当仪表气源压力大于0.3Mpa时，活塞杆受力前移，挤压弹簧，同时带动转轴和阀杆转动，使得阀芯开启，阀被完全打开。
如果要关闭切断阀，则上位机下达关闭命令，使电磁阀通电关闭，缸体内气体被释放出，当仪表气源压力下降至0.1Mpa以下时，此时弹簧弹力大于气源压力，使活塞杆向后移动，转轴开始反向动作。当压力降至零时，切断阀被完全关闭。
当手动机构操作时，首先应先切断气源，排尽缸体内的空气，使仪表气源压力为零。
此时切断阀由于没有气压应处于关闭状态。如果要开启切断阀，应按逆时针方向转动弹簧缸一侧的手柄，当转动至调节螺杆脱出弹簧缸约8cm时，能明显能感到阻力。此时手动机构的螺杆被锁紧螺母锁死，继续按逆时针方向转动手轮，直到调节螺杆带动弹簧拉伸，使活塞杆向前移动，当调节螺杆脱出弹簧缸约21cm时，转轴完成90'旋转。此时切断阀被完全打开。
如果要关闭切断阀，则应按顺时针方向转动手轮，此时弹簧缓慢复位，使活塞杆向后移动，转轴反方向转动。当转至调节螺杆脱出弹簧缸长度为8cm时，此时弹簧完全复位。切断阀被关闭。继续按顺时针方向转动手轮，当完全感觉不到阻力时，手动机构的螺杆与锁紧螺母脱开。 在手动控制过程中，严禁打开气源通气。
切断阀处于常开状态时，手动机构的调节螺杆是无法被锁紧螺母锁死的。
2、控制步骤：
以—段开，两段关，小流量控制为例，具体控制步骤如下：
（1）①，②带电，阀门全部打开，进行装车；
（2）接近小流量控制时，⑧，④带电；
（3）3秒后①，②失电，阀门关到小流量状态；
（4）装车完成时，⑧，④失电，阀门全关。
（5）如果重新装车，则重复（1）～（3）步骤。
3、小流量开度调节：
可以在打开或关闭过程中停顿—次，能够根据系统要求精确控制流量，尤其适用于化工或油品装车系统中，例如阀门一次全部打开，开始装车，当流量接近设定值时，阀门关闭到小流量状态，当达到设定值时阀门全部关闭。小流量可以在o~45％之间现场设定，比如5％，8％，10％，15％等，终达到精确控制。出厂时小流量已经设定完毕，如果现场需要调节，步骤如下：
（1）松开两端保护套管；
（2）用内六角扳手松开铜轴上的定位销
（3）用手旋转一段铜轴，设定更小流量，顺时针旋转铜轴，设定更大流量，逆时针旋转铜轴，调节后固定紧定位销，通气试验，看是否满足要求，如果不能，则需反复调整几次，直至满足要求。
（4）在第四项控制步骤，第2步时，用手旋转另一段铜轴，保证两端在第四项控制步骤，第3步都同时紧密顶紧气缸端盖，同时受力，旋紧定位销。
（5）盖好两端保护端盖。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的FBVAA-一段式气动球阀产品，请您根据FBVAA-一段式气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
