奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZSHO16-气动钛材质球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
ZSHO16-气动钛材质球阀产品说明书资料介绍

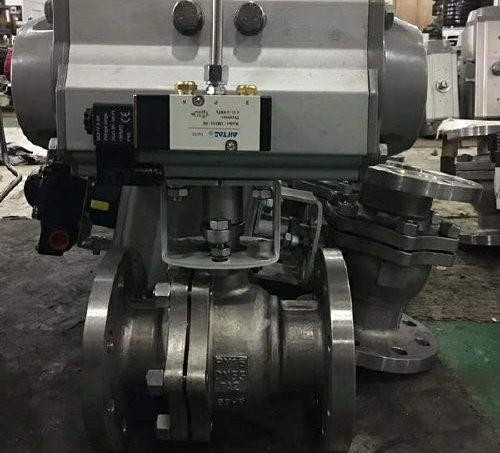

ZSHO16-气动钛材质球阀是由阀体、空心球体/实心球体可选、四氟阀座、阀杆、轴承等组成。英文名：ball valve ，启闭件是球体由阀杆带动，并绕球阀轴线作旋转运动的阀门。可用于流体的调节与控制，设计制造按照GB/T12237-2007，被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业
用途范围
氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产等。
技术参数
阀体材质：TA2
球体材质：TA2
阀座材质：PTFE
连接方式：RF法兰
公称压力:PN16
公称通径:DN15-DN200
适用介质：海水、污水、氯离子
温度范围：-19℃~+180℃
驱动方式：手动、电动、气动 设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
法兰标准：GB9113/JB79
工作原理
ZSHO16-气动钛材质球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的 优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。
结构特点
1、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平稳灵活。
2、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程中产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故气动球阀的使用寿命长。
4、流体阻力小：气动球阀是阀门分类中流体阻力小的一种，即使是缩径气动球阀，其流体阻力也相当小。
5、阀杆密封可靠：由于阀杆只作转动运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质压力的增高而增大。
6、阀座密封性能好：采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
7、流体阻力小，全通径的球阀基本没有流阻。
8、结构简单、体积小、重量轻。
9、紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
10、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
11、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
12、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
13、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
14、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
15、加工精度高，造价昂贵，高温中不宜使用，如管道内有杂质，容易被杂质堵塞，导致阀门无法打开。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZSHO16-气动钛材质球阀产品，请您根据ZSHO16-气动钛材质球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
