奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q641F16P-手自一体气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
Q641F16P-手自一体气动球阀产品说明书资料介绍

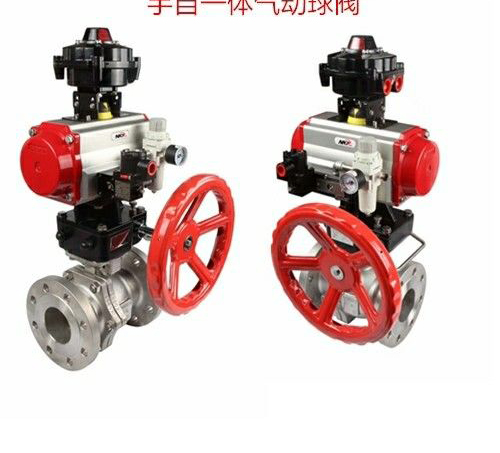

Q641F16P-手自一体气动球阀顾名思义他是手动和气动一体化的气动球阀，常用于自动化控制系统作为开关/切断阀使用，应急情况下可以手动控制启闭。法兰连接，O型浮动式球，内部设计防火槽，阀体材质：WCB/CF8，阀芯材质：304不锈钢，阀座密封：PTFE聚四氟乙烯，如果发生火灾软质密封被烧毁还可以有一道硬质密封，公称压力PN16-25，公称通经DN15-DN200（国标）,安装位置与管道任意安装使用，作紧急开关/切断使用。广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用，可实现现场及远距离 操作，也可实现单独或集中控制。
试验压力
气密封试验 ：0.5～0.7
工作温度 ：PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
适用介质 ：水、油、蒸汽 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MPa
结构原理
当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
特点
1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 适用范围广，通径从小到几毫米，大到几米，高真空或高压力都可应用。
工作原理
气动切断球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的*优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工，石油，轻纺，电力，食品制药，制冷，行空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。
执行标准
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
法兰标准：GB9113/JB79
气缸技术参数
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641F16P-手自一体气动球阀产品，请您根据Q641F16P-手自一体气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q641F16P-手自一体气动球阀产品说明书资料介绍
Q641F16P-手自一体气动球阀顾名思义他是手动和气动一体化的气动球阀，常用于自动化控制系统作为开关/切断阀使用，应急情况下可以手动控制启闭。法兰连接，O型浮动式球，内部设计防火槽，阀体材质：WCB/CF8，阀芯材质：304不锈钢，阀座密封：PTFE聚四氟乙烯，如果发生火灾软质密封被烧毁还可以有一道硬质密封，公称压力PN16-25，公称通经DN15-DN200（国标）,安装位置与管道任意安装使用，作紧急开关/切断使用。广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用，可实现现场及远距离 操作，也可实现单独或集中控制。
试验压力
气密封试验 ：0.5～0.7
工作温度 ：PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
适用介质 ：水、油、蒸汽 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MPa
结构原理
当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
特点
1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 适用范围广，通径从小到几毫米，大到几米，高真空或高压力都可应用。
工作原理
气动切断球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的*优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工，石油，轻纺，电力，食品制药，制冷，行空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。
执行标准
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
法兰标准：GB9113/JB79
气缸技术参数
使用维护: 1、 范围：本说明书适用于法兰连接端的电动（或气动）球阀。 2、 组成：由电动（或气动）执行机构与球阀阀体部分组成，其连接靠支架和连接轴。 3、使用限制 1)温度和压力限制 2)铭牌显示有球阀在大和小操作温度下所允许的大操作压力。 3)使用PTFE或RTFE材质的阀座和密封件，操作温度应在150度到200度之间。其他类型的阀座和密封件的操作温度，应受到检核。 4)低温阀的公称压力等级 (PN)，可表明阀在正常温度状态下的大工作压力。（例如：PN4.0，表明其操作温度在－290C～380C时的大工作压力为40 Bar(4.0MPa)）。 5)电动或气动执行机构的注意事项参见其相应的说明书。 |
