奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Z644HB10-闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
全封闭式插板门厂家、全封闭式插板门价格、全封闭式插板门图片、全封闭式插板门型号
Z644HB10-闸阀说明书资料介绍

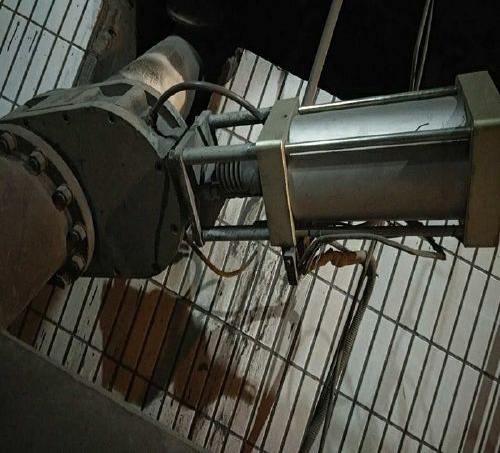

Z644HB10-闸阀：又叫全封闭式插板门，对夹连接，气动驱动开关，密封陶瓷，压力PN10~16，通经DN500（国标），阀板喷涂碳化钨，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。气动执行器全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。
技术要求
性能优势
增韧结构陶瓷密封，密封性能好，机械强度高;
可防止固体颗粒对密封面的冲刷、磨损，耐磨性好;
适应电力，干灰系统，磨损比较苛刻的场合。
单阀座、单向带压密封，可有效防止积灰、积渣及卡阻;
料口全流通无阻挡物，有吹堵装置，卡灰、积灰现象少;
结构紧凑，可实现任意角度安装。
阀门两侧设有清洗孔，清洗方便;
该阀开关扭距小，使用方便;
底部设有可卸盲板，防止灰渣深沉造成关不到位的现象。
老管道用的刀Z644HB10-闸阀泄露
替换成双闸板耐磨Z644HB10-闸阀规格参数：
材质:内衬陶瓷/壳体碳钢、不锈钢
公称通径:DN50-DN700
公称压力:P PN0.6-2.5MPa
适用温度:≤300℃
执行标准：
JB/T8691 对夹式刀型Z644HB10-闸阀
GB/T4740 陶瓷材料抗压强度试验方法
GB/T6569 工程陶瓷弯曲强度试验方法
GB/T10700 工程陶瓷弹性模量试验方法
GB/T13927 工业阀门压力试验
GB/T14389 工程陶瓷冲击韧性试验方法
GB/T12221 金属阀门结构长度
用途
使用范围除电厂除灰—干除灰系统（气力除灰系统）外，还可以应用在以下对阀门耐磨损和耐冲刷性能要求较高的领域：
1.选矿厂/选煤厂：干矿粉状煤粉矿渣等物料的分选和输送。
2.水泥行业：水泥粉料输送、放料。
3.面粉厂：面粉输送管道。
4.其他粉末或较大固体颗粒等高磨损高冲刷介质的气力输送、进料出料。
安装施工方案
1、按设计安装标高，在出水口墙面上标出出水口竖直 线及Z644HB10-闸阀底部标高线，偏差不大于±10mm，同时检查闸体起吊孔 与启闭机预留支座孔是否对中;
2、将Z644HB10-闸阀吊装到位，并立稳靠实;
3、将Z644HB10-闸阀吊起贴墙就位，调整闸体的水平度和垂直度(门框底槽、侧槽的水平度、垂直度不大于1/1000)，Z644HB10-闸阀框与预埋钢板可靠连接，二次浇注采取有效封闭措施保证Z644HB10-闸阀框与构筑物之间不渗漏。
4、安装Z644HB10-闸阀推力螺杆及启闭机座，安装水平度与垂直度符合设计要求，启闭机 与Z644HB10-闸阀板螺杆孔 应位于同一垂线，其垂直度偏差不大于1/1000，且全程内偏差小于2mm，连接Z644HB10-闸阀推力螺杆，以闸板推力螺杆板闸端为基准，将Z644HB10-闸阀推力螺杆调垂直后固定启闭机座，启闭机座用垫铁垫实。然后进行Z644HB10-闸阀和启闭机的二次混凝土浇筑。
5、检验:
①Z644HB10-闸阀安装后，检查安装精度符合安装要求各紧固件连接牢固;对启闭机内的油脂进行检查和加注;
②在无水的条件下进行Z644HB10-闸阀的启闭试验，达到操作灵活，动作到位，螺杆旋合平稳，门板无卡位、突跳、异响现象;
③在设计水位下，Z644HB10-闸阀启闭自如，无突跳现象，限位装置应灵敏、准确、可靠;
④协助供货商按有关规定进行现场泄露实验，在大设计水位条件下，Z644HB10-闸阀的泄露量符合规定。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Z644HB10-闸阀产品，请您根据Z644HB10-闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
