奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZJHR16C-气动调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
气动笼式调节阀厂家、气动笼式调节阀价格、气动笼式调节阀图片
ZJHR16C-气动调节阀说明书资料介绍:
ZJHR16C-气动调节阀：又叫气动笼式调节阀，口径DN40 DN100，阀体材质碳钢，压力16kg，温度300℃，法兰连接（国标）。结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

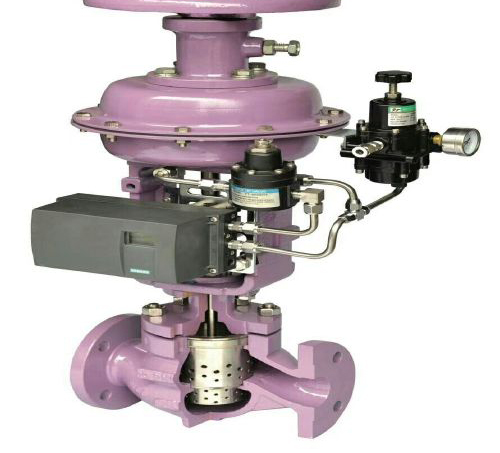

内部构造图:
特点:
1.平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2.套筒互换性qiang，拆装方便，容易维修。
3.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5.执行机构多弹簧结构，高度减少30％。重量减轻30％。
6.ZJHMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7.ZJHMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
执行标准：
ZJHR16C-气动调节阀:GB/T4213-2008
机电产品:GB/T13384-2008
执行器术语:JB/T8218
压力负载特性:JB/T11049-2010
流量负载特性:JB/T11049-2010
动作寿命:JB/T11049-2010
法兰标准:GB/T9119-2010
用户订货须知:
订货时请用户提供以下资料
1.调节阀名称、型号；
2.公称压力(MPa) ；
3.公称通径(mm) ；
4.额定流量系数(Kv)；
5.固有流量特性；
6.介质名称；
7.工作温度及范围 ；
8.整机作用方式；
9.压力设定点及调节范围 ；10.阀体、阀内件及填料材质；
11.所配附件；
12.其它特殊要求 ；
调节阀安装注意事项：
调节阀安装前的检验；在阀门操作的各个过程中，即安装、试验、操作和维修过程中的人员和设备的安全；在控制回路中作为终控制元件的调节阀性能；若需手动操作时， 要满足系统有效手动操作的安装要求；维修调节阀的可接近性；维修、操作和安装费用；由于机械或环境的需要，迫使阀门采取保护措施。
安装前的检验：
调节阀运到场地时，应立即进行检查，以确定是否符合规定，特别是安装尺寸、材质、附件等。在此阶段，凡是在装运和装卸过程中造成的任何明显机械损伤，应及时处理，为保证调节阀在开车时能正常动作，使系统安全运行，还应检查如下项目：
(1)外观检查 (2)始终点偏差
(3)全行程偏差 (4)基本误差
(5)正反行程偏差 (6)泄漏量
(7)辅助设备如限位开关、阀门定位器等操作检验。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZJHR16C-气动调节阀产品，请您根据ZJHR16C-气动调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
