奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q647Y160P-气动金属阀座硬密封球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

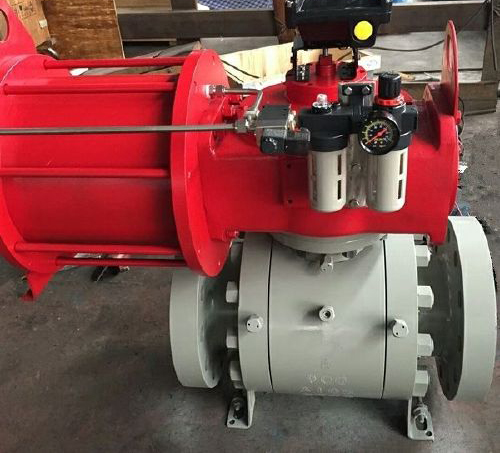

Q647Y160P-气动金属阀座硬密封球阀产品说明书资料介绍
Q647Y160P-气动金属阀座硬密封球阀可分为对分二片式和三片式两种结构型式。法兰式连接，固定式结构阀球受介质压力后传递力给阀座实现密封，阀球阀座硬化处理后匹配研磨密封性能好，泄漏等级可以达到VI级别，气源经过电磁阀换向进气排气控制气缸的0-90°旋转实现球阀的启闭动作。相比其他类型阀门具有流体阻力小，启闭速度快，密封效果好，结构简单等优点
性能参数
名称: Q647Y160P-气动金属阀座硬密封球阀
型号:
连接方式：法兰
品牌:耐苛尔
泄露等级:Ⅵ
公称通径: DN50~DN600mm ;
公称压力: PN1.6-16.0Mpa;
适用温度: 400℃;
阀体材质: F304 F316 F22 F91
适用介质：水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质
结构原理
硬密封球阀由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,在低压条件下，可以在阀座密封面与球体之间设计有密封脂注入系统。
用途范围
阀球阀座表面采用先进的喷涂技术，通过对各种不同工况条件的处理，硬度可达HRC78。阀座密封面的处理，硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。
工作原理
气动球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的*优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。
执行标准
设计制造：API 6D/API 608
结构长度：ASME B16.10
法兰标准：ASME B16.5/B16.47
试压检验：API598/API6D/API600
压力温度：ASME B16.34
主要零部件材料
安装注意事项
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q647Y160P-气动金属阀座硬密封球阀产品，请您根据Q647Y160P-气动金属阀座硬密封球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q647Y160P-气动金属阀座硬密封球阀产品说明书资料介绍
Q647Y160P-气动金属阀座硬密封球阀可分为对分二片式和三片式两种结构型式。法兰式连接，固定式结构阀球受介质压力后传递力给阀座实现密封，阀球阀座硬化处理后匹配研磨密封性能好，泄漏等级可以达到VI级别，气源经过电磁阀换向进气排气控制气缸的0-90°旋转实现球阀的启闭动作。相比其他类型阀门具有流体阻力小，启闭速度快，密封效果好，结构简单等优点
性能参数
名称: Q647Y160P-气动金属阀座硬密封球阀
型号:
连接方式：法兰
品牌:耐苛尔
泄露等级:Ⅵ
公称通径: DN50~DN600mm ;
公称压力: PN1.6-16.0Mpa;
适用温度: 400℃;
阀体材质: F304 F316 F22 F91
适用介质：水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质
结构原理
硬密封球阀由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,在低压条件下，可以在阀座密封面与球体之间设计有密封脂注入系统。
用途范围
阀球阀座表面采用先进的喷涂技术，通过对各种不同工况条件的处理，硬度可达HRC78。阀座密封面的处理，硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。
工作原理
气动球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的*优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。
执行标准
设计制造：API 6D/API 608
结构长度：ASME B16.10
法兰标准：ASME B16.5/B16.47
试压检验：API598/API6D/API600
压力温度：ASME B16.34
主要零部件材料
| 序号 | 零件名称 | 灰铸铁 | 不锈耐酸铸钢 | 低碳不锈耐酸铸钢 | ||
| Z | P8 | R8 | R3 | R3 | ||
| 1 | 阀体／阀盖 | A216-C | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球体/阀杆 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 3 | 衬里／阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | ||||
| 4 | 填料/压盖 | PTFE(F4) | A351-CF3 | A351-CF3 | ||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | ||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | ||
| 7 | 紧固螺栓 | A193-B7 | A193-B8M | A194-8 | ||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | ||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB |
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
