奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q647F16~25-固定气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

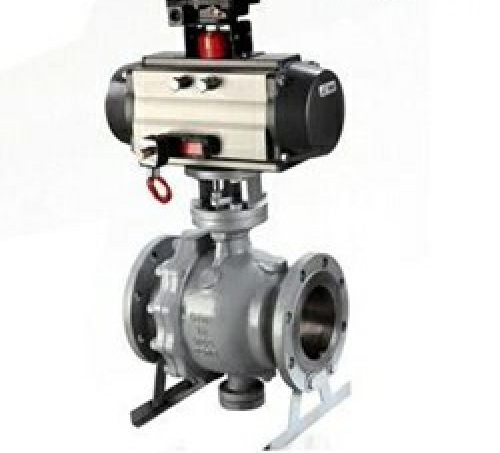

Q647F16~25-固定气动球阀：气动控制开关，气缸分为双作用与单作用(弹簧复位)，Q647F-C阀体碳钢材质用于一般介质，Q647F-P阀体材质不锈钢可以用于弱酸腐蚀介质，法兰连接的固定式球阀，密封材质软密封PTFE，硬密封STL合金，PN16~25压力，通经DN50-DN500（国标），中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧 预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封。 特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
Q647F16~25-固定气动球阀用途:
特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
Q647F16~25-固定气动球阀型号编制
Q647F16~25-固定气动球阀特点:
1.分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆 轴左右对称
2.它在管道上主要用于切断、分配和改变介质流动方向
3.它的大枢轴结构保证在高压下准确的球体 位置，保证了阀门良好的操作性能
4.标准阀座弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能
5.利用自带的排放阀，阀体中腔可向外排放
6.枢轴防吹出保护结构，有效地防止泄
7.低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭
8.阀杆与阀体有效的接触，使防静电接地装置性能优越等
9.具有性能优异，可靠性高，用途广泛，价格合理等优点
Q647F16~25-固定气动球阀执行标准:
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
Q647F16~25-固定气动球阀性能参数:
Q647F16~25-固定气动球阀外形尺寸:
球阀安装注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q647F16~25-固定气动球阀产品，请您根据Q647F16~25-固定气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q647F16~25-固定气动球阀：气动控制开关，气缸分为双作用与单作用(弹簧复位)，Q647F-C阀体碳钢材质用于一般介质，Q647F-P阀体材质不锈钢可以用于弱酸腐蚀介质，法兰连接的固定式球阀，密封材质软密封PTFE，硬密封STL合金，PN16~25压力，通经DN50-DN500（国标），中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧 预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封。 特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
Q647F16~25-固定气动球阀用途:
特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
Q647F16~25-固定气动球阀型号编制
| Q | 6 | 4 | 7 | F/Y | -16~25 | C | |
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| Q：球阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：浮动式 | F：PTFE | 16:1.6MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 7：固定式 | H：不锈钢 | 25:2.5MPa | C:A105 | |
| 9：电动 | 7：对夹 | 4:L型三通 | Y：STL | P：F304 | |||
| 无：手柄 | 0：偏心式 | R：F316 |
1.分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆 轴左右对称
2.它在管道上主要用于切断、分配和改变介质流动方向
3.它的大枢轴结构保证在高压下准确的球体 位置，保证了阀门良好的操作性能
4.标准阀座弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能
5.利用自带的排放阀，阀体中腔可向外排放
6.枢轴防吹出保护结构，有效地防止泄
7.低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭
8.阀杆与阀体有效的接触，使防静电接地装置性能优越等
9.具有性能优异，可靠性高，用途广泛，价格合理等优点
Q647F16~25-固定气动球阀执行标准:
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
Q647F16~25-固定气动球阀性能参数:
| 压力等级（MPa） | 1.6 | 2 | 4 | 6.4 |
| 阀门强度试验压力（MPa） | 2.4 | 3 | 6 | 9.6 |
| 阀门密封试验压力（MPa） | 1.76 | 2.2 | 4.4 | 7.04 |
| 适用温度℃ | ﹣20℃～350℃ | |||
| 主要材质 | 优质碳钢 | |||
| 连接形式 | 法兰 | |||
| 启闭形式 | 手动涡轮 | |||
| 适用介质 | 水、气体、油品等 | |||
| 连接标准 | GB9113/JB79 |
| 公称通径 | 主要外形尺寸和连接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1270 | 686 | 800 |
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
