奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DN1800 DN2800- 气动高温通风蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
气动高温通风蝶阀种类
生产：DN750气动高温通风蝶阀、DN650气动高温通风蝶阀、DN1050气动高温通风蝶阀、DN175气动高温通风蝶阀、DN145气动高温通风蝶阀、DN950气动高温通风蝶阀、DN850气动高温通风蝶阀、DN225气动高温通风蝶阀、DN1750气动高温通风蝶阀、DN2750气动高温通风蝶阀、DN4000气动高温通风蝶阀、DN8000气动高温通风蝶阀
如需了解更多非标气动高温通风蝶阀资料请： :气动高温通风蝶阀说明书资料介绍：

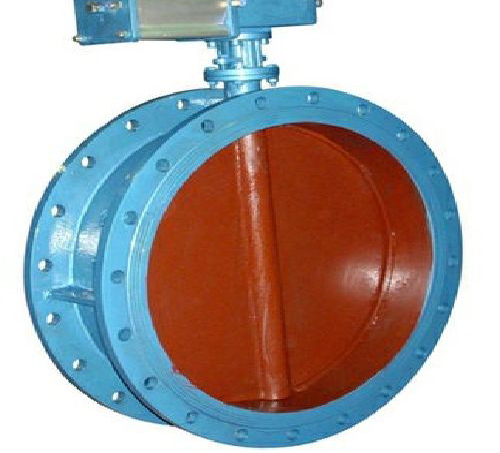

气动高温通风蝶阀：口径，气动开关，气缸多种选配装（AT型，GT型，AW型，拨叉型），配装三联件可以实现自动化控制开关，法兰连接的中线垂直板非密闭型蝶阀（泄漏量1%），高温型通风蝶阀需制作高温散热片防止高温损伤气动执行器，密封材质与本体材质相同，1000Pa压力，通经DN750，阀体材质碳钢可以用于≤425℃介质，阀体材质2520双相钢可以用于≤1100℃介质，适用介质
气动高温通风蝶阀用途：
应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
气动高温通风蝶阀型号编制：
气动高温通风蝶阀应用领域：
广泛用于轻纺、化工、石油、焚烧厂、火化场、火电厂、机房通风、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。
执行机构性能参数
气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动高温通风蝶阀执行标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动高温通风蝶阀性能参数：
公称通径 DN(mm) 50~2000
公称压力 PN(Mpa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等
适用温度 负-10度，还有零上 250度
气动高温通风蝶阀零件材料：
气动高温通风蝶阀外形结构尺寸：
气动高温通风蝶阀外形结构图：
安装要点:
1.安装位置、高度、进出口方向 符合设计要求，注意介质流动的方向应与阀体所标箭头方向*，连接应牢固紧密。
2.阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243要求。
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压， 双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在*次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向*即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN1800 DN2800- 气动高温通风蝶阀产品，请您根据DN1800 DN2800- 气动高温通风蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
气动高温通风蝶阀种类
生产：DN750气动高温通风蝶阀、DN650气动高温通风蝶阀、DN1050气动高温通风蝶阀、DN175气动高温通风蝶阀、DN145气动高温通风蝶阀、DN950气动高温通风蝶阀、DN850气动高温通风蝶阀、DN225气动高温通风蝶阀、DN1750气动高温通风蝶阀、DN2750气动高温通风蝶阀、DN4000气动高温通风蝶阀、DN8000气动高温通风蝶阀
如需了解更多非标气动高温通风蝶阀资料请： :气动高温通风蝶阀说明书资料介绍：
气动高温通风蝶阀：口径，气动开关，气缸多种选配装（AT型，GT型，AW型，拨叉型），配装三联件可以实现自动化控制开关，法兰连接的中线垂直板非密闭型蝶阀（泄漏量1%），高温型通风蝶阀需制作高温散热片防止高温损伤气动执行器，密封材质与本体材质相同，1000Pa压力，通经DN750，阀体材质碳钢可以用于≤425℃介质，阀体材质2520双相钢可以用于≤1100℃介质，适用介质
气动高温通风蝶阀用途：
应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
气动高温通风蝶阀型号编制：
| D | 6 | 4 | 1 | W | -1 | C | |
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| D：调节蝶阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：中线垂直板 | W：本体密封 | 2.5:0.25MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 2：双偏心 | H：Cr13系列 | 16:1.6MPa | C:WCB | |
| 9：电动 | 7：对夹 | 3:三偏心 | Y：STL合金 | 25:2.5MPa | P：304 | ||
| 无：手柄 | 40:4.0MPa | R：316 |
广泛用于轻纺、化工、石油、焚烧厂、火化场、火电厂、机房通风、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。
执行机构性能参数
气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动高温通风蝶阀执行标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动高温通风蝶阀性能参数：
| 压力等级 | 1千帕 |
| 阀门强度试验压力 | 1千帕 |
| 阀门密封试验压力 | 1千帕 |
| 适用温度℃ | -29℃+550℃ |
| 主要材质 | WCB/CF8 |
| 连接形式 | 法兰式/对夹式 |
| 启闭形式 | 手动手柄/手动涡轮 |
| 适用介质 | 空气、烟气、含尘气体等 |
| 连接标准 | GB/T9113/非标 |
公称通径 DN(mm) 50~2000
公称压力 PN(Mpa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等
适用温度 负-10度，还有零上 250度
气动高温通风蝶阀零件材料：
| 零件名称 | 阀体 | 阀板 | 阀轴 |
| 材料 | 碳钢 | 碳钢 | 碳钢 |
| 不锈钢 | 铬镍钼钛钢 | 铬钼钛钢 | |
| 铬镍钼钛钢 | 不锈钢 | 不锈钢 | |
| 铬钼钛钢 | 铬钼钛钢 | 2Cr13 |
| DN | 法兰外径 | 螺栓分度圆 | L | L1 | L2 | n-Фd | 法兰厚度 |
| 300 | 405 | 370 | 120 | 716 | 220 | 8/12 | 10 |
| 350 | 455 | 420 | 140 | 786 | 240 | 8/14 | 10 |
| 400 | 505 | 470 | 140 | 924 | 270 | 12/18 | 10 |
| 450 | 570 | 530 | 160 | 999 | 295 | 12/18 | 10 |
| 500 | 620 | 580 | 160 | 1079 | 325 | 12/18 | 10 |
| 600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
| 700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
| 800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 |
| 900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 |
| 1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 |
| 1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 |
| 1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 |
| 1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 |
| 1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 |
| 1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 |
| 1600 | 1740 | 1690 | 280 | 2390 | 980 | 24-18 | 16 |
| 1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 |
| 1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 |
| 1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 |
| 2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 |
| 2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 |
| 2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 |
| 2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 |
| 2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 |
| 3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 |
| 3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 |
| 3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 |
| 3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 |
| 3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 |
| 4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
安装要点:
1.安装位置、高度、进出口方向 符合设计要求，注意介质流动的方向应与阀体所标箭头方向*，连接应牢固紧密。
2.阀门安装前 进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243要求。
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压， 双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在*次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向*即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
