奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DN300 PN16TD641X16- 调节气动法兰蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
调节气动法兰蝶阀种类
生产：高温调节气动法兰蝶阀、烟气调节气动法兰蝶阀、不锈钢调节气动法兰蝶阀、偏心调节气动法兰蝶阀、DN300 PN16调节气动法兰蝶阀、DN100 PN16调节蝶阀、DN150 PN16调节蝶阀、DN200 PN16调节蝶阀、DN250 PN16调节蝶阀、DN400 PN16调节蝶阀
如需了解更多调节气动法兰蝶阀资料请： :调节气动法兰蝶阀说明书资料介绍:
DN300 PN16调节气动法兰蝶阀TD641X-16：气动控制调节配装电气定位器输入4~20mA信号可以控制调节管道介质压力和流量，流量特性 近似等百分比，泄漏量等级：Ⅱ级、Ⅵ级，法兰连接的中线软密封蝶阀，阀座材质EPDM三元乙丙橡胶，16压力，通经DN300（国标）阀体材质CF8不锈钢用于弱酸性腐蚀介质温度≤80℃，气缸有两种选择一种是双作用开关型，一种是单作用复位型，根据使用要求选配。适用介质：水、气体、油品、弱酸性腐蚀介质等，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节使用。
安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。此阀一般水平安装。手柄蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
气动执行器选型
双作用:通气开、通气关，气源故障保持当前位置
单作用气开式:通气开、断气关，气源故障关闭
单作用气关式:通气关、断气开，气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
调节气动法兰蝶阀型号编制：

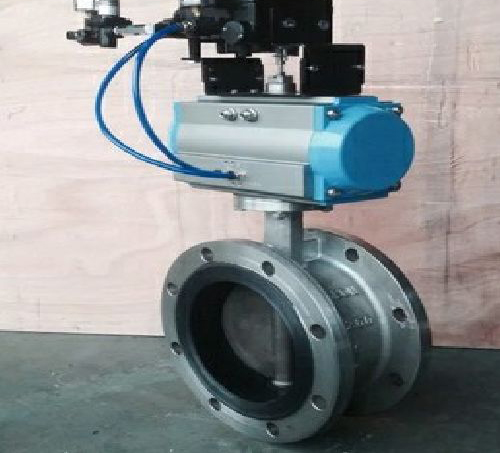

调节气动法兰蝶阀图片
调节气动法兰蝶阀执行标准:
制造标准:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法兰标准:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
结构长度标准:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
检验标准:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
调节气动法兰蝶阀特点:
1、设计新颖、合理，结构 ，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
调节气动法兰蝶阀性能参数:
调节气动法兰蝶阀阀座材质:
调节气动法兰蝶阀零件材料:
调节气动法兰蝶阀外形连接尺寸:
安装注意事项:
1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
5、得发在安装前应保持干燥，不可露天存放
6、安装蝶阀前要检查管道，确保管道内无焊渣等异物
7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰，不得使用平焊法兰。
9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免 橡胶件。
10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
11、装上的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
保养事项:
1、气动蝶阀在使用过程中，应经常保持清洁，传动螺纹 定期润滑，发现故障时，应立即停止使用，查明原因清除故障。
2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。
3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往 ，升降式止回阀只能水平安装。
4、气动蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至上位置拧紧，即可阻止介质从填料处泄漏。
5、气动蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。
6、安装前， 仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。
7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
附件选择:
(1)气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)好由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是可靠性。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN300 PN16TD641X16- 调节气动法兰蝶阀产品，请您根据DN300 PN16TD641X16- 调节气动法兰蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
调节气动法兰蝶阀种类
生产：高温调节气动法兰蝶阀、烟气调节气动法兰蝶阀、不锈钢调节气动法兰蝶阀、偏心调节气动法兰蝶阀、DN300 PN16调节气动法兰蝶阀、DN100 PN16调节蝶阀、DN150 PN16调节蝶阀、DN200 PN16调节蝶阀、DN250 PN16调节蝶阀、DN400 PN16调节蝶阀
如需了解更多调节气动法兰蝶阀资料请： :调节气动法兰蝶阀说明书资料介绍:
DN300 PN16调节气动法兰蝶阀TD641X-16：气动控制调节配装电气定位器输入4~20mA信号可以控制调节管道介质压力和流量，流量特性 近似等百分比，泄漏量等级：Ⅱ级、Ⅵ级，法兰连接的中线软密封蝶阀，阀座材质EPDM三元乙丙橡胶，16压力，通经DN300（国标）阀体材质CF8不锈钢用于弱酸性腐蚀介质温度≤80℃，气缸有两种选择一种是双作用开关型，一种是单作用复位型，根据使用要求选配。适用介质：水、气体、油品、弱酸性腐蚀介质等，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节使用。
安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。此阀一般水平安装。手柄蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
气动执行器选型
双作用:通气开、通气关，气源故障保持当前位置
单作用气开式:通气开、断气关，气源故障关闭
单作用气关式:通气关、断气开，气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
调节气动法兰蝶阀型号编制：
| TD | 6 | 4 | 1 | X | -10~16 | P | |
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| D：调节蝶阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：中线垂直板 | X：三元乙丙胶 | 10:1.0MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 2：双偏心 | J：丁腈橡胶 | 16:1.6MPa | C:WCB | |
| 9：电动 | 7：对夹 | 3:三偏心 | F46：全衬四氟 | 25:2.5MPa | P：304 | ||
| 无：手柄 | 40:4.0MPa | R：316 |
调节气动法兰蝶阀执行标准:
制造标准:GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法兰标准:GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
结构长度标准:GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
检验标准:GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
调节气动法兰蝶阀特点:
1、设计新颖、合理，结构 ，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
调节气动法兰蝶阀性能参数:
| 公称通径 | DN | 50～2000 | ||
| 公称压力 | MPa | 0.6 | 1 | 1.6 |
| 试验压力PsMPa | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | O.66 | 1.1 | 1.76 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | |||
| 驱动形式 | 手动、蜗轮传动、气传动、电传动 |
| 材料品种 | 氯丁橡胶 | 丁腈橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
| 代号 | ×或0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
| 耐高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
| 零件名称 | 材料 |
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟乙烯 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | 0型圈、柔性石墨 |
| 通径 | 主要尺寸 | 0.25MPa～0.6MPa | 1.0MPa | 1.6MPa | |||||||||
| mm | inch | L | H | H1 | D | D1 | Z-φd | D | D1 | Z-φd | D | D1 | Z-φd |
| 80 | 3 | 114 | 115 | 235 | 185 | 150 | 4/18 | 195 | 160 | 4/18 | 195 | 160 | 8/18 |
| 100 | 4 | 127 | 120 | 240 | 205 | 170 | 4/18 | 215 | 180 | 8/18 | 215 | 180 | 8/18 |
| 125 | 5 | 140 | 130 | 270 | 235 | 200 | 8/18 | 245 | 210 | 8/18 | 245 | 210 | 8/18 |
| 150 | 6 | 140 | 150 | 300 | 260 | 225 | 8/18 | 280 | 240 | 8/23 | 280 | 240 | 8/23 |
| 200 | 8 | 152 | 180 | 300 | 315 | 280 | 8/18 | 335 | 295 | 8/23 | 335 | 295 | 12/23 |
| 250 | 10 | 250 | 220 | 400 | 370 | 335 | 12/18 | 390 | 350 | 12/23 | 405 | 355 | 12/25 |
| 300 | 12 | 270 | 250 | 410 | 435 | 95 | 12/23 | 440 | 400 | 12/23 | 460 | 410 | 12/25 |
| 350 | 14 | 290 | 270 | 460 | 485 | 445 | 12/23 | 500 | 460 | 16-23 | 520 | 470 | 16-25 |
| 400 | 16 | 310 | 290 | 510 | 435 | 495 | 16-23 | 565 | 515 | 16-25 | 585 | 525 | 16-30 |
| 450 | 18 | 330 | 320 | 560 | 500 | 550 | 20-23 | 615 | 565 | 20-25 | 640 | 585 | 20-30 |
| 500 | 20 | 350 | 360 | 590 | 640 | 600 | 20-23 | 670 | 620 | 20-25 | 705 | 650 | 20-34 |
| 600 | 24 | 390 | 390 | 660 | 755 | 705 | 20-25 | 780 | 725 | 20-30 | 840 | 770 | 20-41 |
| 700 | 28 | 430 | 460 | 780 | 860 | 810 | 24-25 | 895 | 840 | 24-30 | 910 | 840 | 24-41 |
| 800 | 32 | 470 | 530 | 850 | 975 | 920 | 24-30 | 1010 | 950 | 24-34 | 1020 | 950 | 24-41 |
| 900 | 36 | 510 | 570 | 920 | 1075 | 1020 | 24-30 | 1110 | 1050 | 28-34 | 1120 | 1050 | 28-41 |
| 1000 | 40 | 550 | 630 | 990 | 1175 | 1120 | 28-30 | 1220 | 1160 | 28-34 | 1255 | 1170 | 28-48 |
| 1200 | 48 | 630 | 750 | 1115 | 1400 | 1340 | 32-34 | 1450 | 1380 | 32-41 | 1485 | 1390 | 32-54 |
| 1375 | 1320 | 32-30 | |||||||||||
| 1400 | 56 | 710 | 850 | 1228 | 1620 | 1560 | 36-34 | 1675 | 1590 | 36-48 | |||
| 1575 | 1520 | 36-40 | |||||||||||
| 1600 | 64 | 790 | 990 | 1340 | 1820 | 1760 | 40-34 | 1915 | 1820 | 40-54 | |||
| 1785 | 1730 | 40-30 | |||||||||||
| 1800 | 72 | 870 | 110 | 1570 | 2045 | 1970 | 44-41 | 2115 | 2020 | 44-54 | |||
| 1985 | 1930 | 44-30 | |||||||||||
| 2000 | 80 | 950 | 1170 | 1680 | 2265 | 2180 | 48-48 | 2325 | 2230 | 46-54 | |||
| 2185 | 2130 | 48-30 |
