奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q6B41F16~25-防爆气动阀门相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

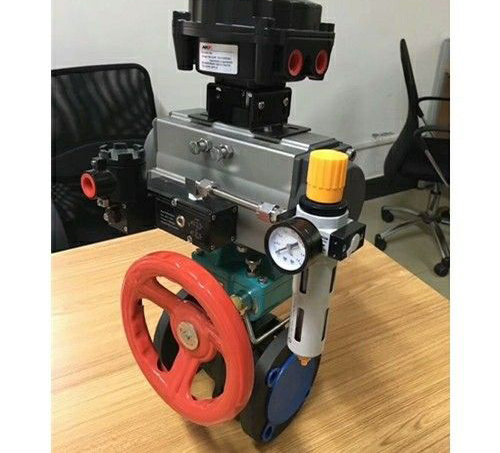

Q6B41F16~25-防爆气动阀门：由阀体、空心球体/实心球体可选、四氟阀座、阀杆、轴承等组成。通过电磁阀控制，实现阀门的开关两位动作，从而达到管道流量开关作用。广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用，可实现现场及远距离 操作，也可实现单独或集中控制。
特点：
1、流体阻力小、球阀是阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
Q6B41F16~25-防爆气动阀门执行标准：
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
法兰标准：GB9113/JB79
防爆气动球阀气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
DN L D H H1 L0 重量/kg
15 130 95 185 39 140 6
20 130 105 189 43 140 7
25 140 115 210 48 158 8
32 165 135 265 58 211 12
40 165 145 260 62.5 211 14
50 200 160 295 76 211 18
65 220 180 340 86 268 26
80 250 195 355 100 268 34
100 280 215 430 131 408 61
125 320 245 465 148 408 104
150 360 280 580 173 543 158
200 457 335 710 219 684 276
250 533 405 790 260 684 425
300 610 460 870 305 684 580

Q6B41F16~25-防爆气动阀门PN25外形尺寸
DN L D H H1 L0 重量/kg
15 140 95 185 39 140 6
20 152 105 189 43 140 7
25 165 115 210 48 158 10
32 178 135 265 58 211 14
40 190 145 283 62.5 211 16
50 216 160 295 76 247 22
65 241 180 340 86 268 34
80 283 195 355 100 268 40
100 305 230 455 134 408 78
125 381 270 515 148 437 130
150 403 300 600 173 543 195
200 419 360 740 223 684 297
250 568 425 920 283 684 460
300 648 485 955 321 684 700
Q6B41F16~25-防爆气动阀门外形图:

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q6B41F16~25-防爆气动阀门产品，请您根据Q6B41F16~25-防爆气动阀门参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
