奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多-镍材质截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

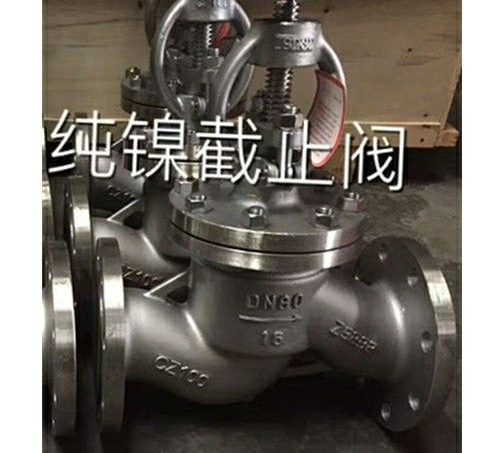

-镍材质截止阀产品说明书资料介绍:
-镍材质截止阀公称通径DN15-DN200，公称压力PN10-25，阀体材质牌号：CZ100镍材质可用于腐蚀性较强的介质中使用，驱动方式：手动 气动 电动等 主要用于接通/切断 与管道水平/垂直安装。由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
产品特点
1、结构比闸阀简单，制造与维修都比较方便。
2、密封面不易磨损及擦伤，密封性能好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
产品参数
公称通径：DN15-DN300
公称压力：1.6MPa-16.0MPa
适用介质：水、油、气
适用温度：-20℃-425℃
阀体材质：CZ100
设计与制造标准：GB/T 12235
结构长度标准：GB/T 12221
连接法兰标准：JB/T 74-90、GB/T 9113
性能参数
外形结构尺寸
外形结构尺寸图:
结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是较常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多锻造，适用于较小通经、较高压力的的截止阀。
安装与维护注意事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上
2、手轮、手柄及传动机构，不允许作起吊用
3、介质的流向应与阀体所示箭头方向*
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的-镍材质截止阀产品，请您根据-镍材质截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
-镍材质截止阀产品说明书资料介绍:
-镍材质截止阀公称通径DN15-DN200，公称压力PN10-25，阀体材质牌号：CZ100镍材质可用于腐蚀性较强的介质中使用，驱动方式：手动 气动 电动等 主要用于接通/切断 与管道水平/垂直安装。由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
产品特点
1、结构比闸阀简单，制造与维修都比较方便。
2、密封面不易磨损及擦伤，密封性能好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
产品参数
公称通径：DN15-DN300
公称压力：1.6MPa-16.0MPa
适用介质：水、油、气
适用温度：-20℃-425℃
阀体材质：CZ100
设计与制造标准：GB/T 12235
结构长度标准：GB/T 12221
连接法兰标准：JB/T 74-90、GB/T 9113
性能参数
| 型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
| 强度(水)Mpa | 密封(水)空气(Mpa) | 低压密封(空气)Mpa | ||||
| J41W-16Ti~25N | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 高温浓碱、硫酸、氟酸、盐酸、磷酸等 |
| J41W-16Ti~25N | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | |
| 型号 | 公称通径DN | 尺寸(mm) | |||||
| L | D | D1 | D2 | H | Do | ||
| J41W-16N | 15 | 130 | 95 | 65 | 45 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 190 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 205 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 270 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 310 | 200 | |
| 50 | 230 | 160 | 125 | 100 | 358 | 240 | |
| 65 | 290 | 180 | 145 | 120 | 373 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 435 | 320 | |
| 100 | 350 | 215 | 180 | 155 | 500 | 360 | |
| 125 | 400 | 245 | 210 | 185 | 614 | 400 | |
| 150 | 480 | 280 | 240 | 210 | 674 | 400 | |
| 200 | 600 | 335 | 295 | 265 | 818 | 450 | |
| 250 | 730 | 405 | 355 | 320 | 969 | 550 | |
结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是较常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多锻造，适用于较小通经、较高压力的的截止阀。
安装与维护注意事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上
2、手轮、手柄及传动机构，不允许作起吊用
3、介质的流向应与阀体所示箭头方向*
