奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZDLS16P-电动角式低温调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

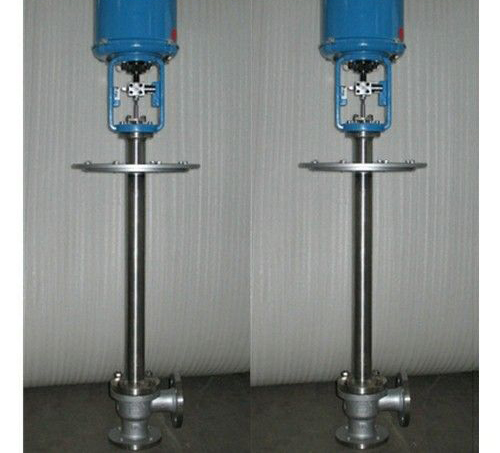

ZDLS16P-电动角式低温调节阀产品说明书资料介绍
ZDLS16P-电动角式低温调节阀阀体为直角形，不易卡堵，密封效果好，阀芯为单导向结构，阀体流路简单，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的控制调节。
由PS系列和3610系列直行程电动执行机构和角式单座阀组成。智能型阀门电动装置，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
性能参数
电动头技术参数
1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4 ~ 20mA （或DC1 ~5V）信号和AC220V单相电源即可工作。内设接线端子，接线 为简单 方便。
1.2 执行器的关键部件 — 控制器， 的混合集成电路，用树脂密 封浇铸，外形为匣状，体积小，可靠性高。
1.3 驱动量的反馈检测高性能导电塑料电位器，分辨率＜ 0.4%。
1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）
1.6 用状态选择开关可以设定（正、反动作。）
1.7 用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）
1.8 调整工作零点（始点）和行程（终点）简单易行。
1.9 当突然断电时，能确保阀芯自锁。
1.10 同步皮带转动，有效降低了噪音。
1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起 动保护，并可反向运行取消延时保护。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZDLS16P-电动角式低温调节阀产品，请您根据ZDLS16P-电动角式低温调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZDLS16P-电动角式低温调节阀产品说明书资料介绍
ZDLS16P-电动角式低温调节阀阀体为直角形，不易卡堵，密封效果好，阀芯为单导向结构，阀体流路简单，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的控制调节。
由PS系列和3610系列直行程电动执行机构和角式单座阀组成。智能型阀门电动装置，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
性能参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 阀座直径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 额定流量系数K | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
| 允许压差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1 | 2.3 | 1.6 | 1 | 0.8 | 0.6 | 0.4 | ||
| 基本误差 | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死区% | 1 | ||||||||||||
| 始终点偏差% | ±2.5 | ||||||||||||
| 额定行程偏差% | 2.5 | ||||||||||||
| 允许泄漏量Q | Kv值的0.1% | ||||||||||||
| 可调范围 | 30:01:00 | ||||||||||||
| 配用执 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||
| 行机构 | 3810L | 381LSA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||
| 适用温度 | 常温-20℃～+200℃铸钢ZG25铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温-40℃～+450℃铸钢ZG25铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 低温-196℃～+200℃ 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4 ~ 20mA （或DC1 ~5V）信号和AC220V单相电源即可工作。内设接线端子，接线 为简单 方便。
1.2 执行器的关键部件 — 控制器， 的混合集成电路，用树脂密 封浇铸，外形为匣状，体积小，可靠性高。
1.3 驱动量的反馈检测高性能导电塑料电位器，分辨率＜ 0.4%。
1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）
1.6 用状态选择开关可以设定（正、反动作。）
1.7 用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）
1.8 调整工作零点（始点）和行程（终点）简单易行。
1.9 当突然断电时，能确保阀芯自锁。
1.10 同步皮带转动，有效降低了噪音。
1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起 动保护，并可反向运行取消延时保护。
