奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多501T 5221LARN-气动调节阀 相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

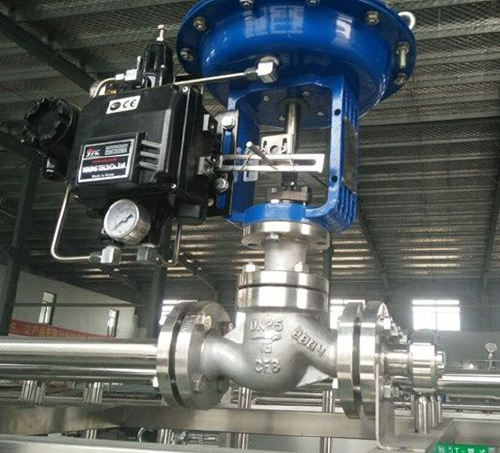

气动调节阀产品说明书资料介绍
气动调节阀结构紧凑，呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，泄漏量符合ANSI B16.104标准，符合GB/T4213-92标准。 广泛应用于电力、煤化工、石油化工、橡胶、造纸、制药等管道中作介质的流量调节、压力调节、温度调节
技术参数：
CV值
注：1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC534-2-1976标准。
外形尺寸
外形图
订货须知
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围 ；10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的501T 5221LARN-气动调节阀 产品，请您根据501T 5221LARN-气动调节阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
气动调节阀产品说明书资料介绍
气动调节阀结构紧凑，呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，泄漏量符合ANSI B16.104标准，符合GB/T4213-92标准。 广泛应用于电力、煤化工、石油化工、橡胶、造纸、制药等管道中作介质的流量调节、压力调节、温度调节
技术参数：
| 阀体型式 | 直通单座铸造球型阀 | |
| 公称通径 | 20、25mm | |
| 公称压力 | ANSI 125、150、300、600 S 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 连接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | S B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接标准 | 嵌接焊SW | |
| 材料 | 铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 | |
| 上阀盖 | 常温型 | -17～+230℃ |
| 伸长I型 | -45～-17℃、 +230～+566℃ | |
| 伸长II型 | -100～-45℃ | |
| 伸长III型 | -196～-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
| 阀芯形式 | 阀座和流量特性 | 额定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
| 柱塞 阀芯 | 金属 阀座 | 等百分比(%CF) | 14.3 | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
| 线性(LCF) | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
| 软阀座 | 等百分比(%CF) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 线性(LCF) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 公称通径x阀座直径 | 20 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 11 | 11 | 14 | 14 | 19 | 22 | |||
| 25 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 11 | 11 | 14 | 14 | 19 | 22 | 28 | |||
2、符号△表示阀的流量特性符合IEC534-2-1976标准。
外形尺寸
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
订货须知
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围 ；10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的501T 5221LARN-气动调节阀 产品，请您根据501T 5221LARN-气动调节阀 参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
