奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZDLM16-电动调节阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

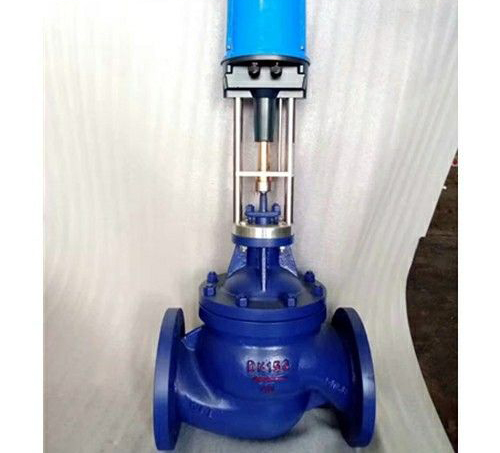

ZDLM16-电动调节阀产品说明书资料介绍:
ZDLM16-电动调节阀公称通径DN50-DN500,公称压力PN1.0-2.5MPa,阀体材质:WCB/CF8,内件材质:410硬化处理,适用温度:≤300℃,可以用于水、蒸汽、油品等无腐蚀介质控制,直行程电子式电动执行机构控制行程,内含饲服功能、接受统一的4~20mA或1~5V DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
特点:
1.平衡型阀芯,不平衡力小,允许压差大,操作平稳。
2.阀芯导向面大,可改善由涡流和冲击引起的震荡。
3.比普通单座、双座调节阀噪声低10dB左右。
4.结构简单,装拆维修方便。
零部件材料:
性能指标:
外形连接尺寸:
电动控制调节阀订货注意事项:
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZDLM16-电动调节阀产品,请您根据ZDLM16-电动调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZDLM16-电动调节阀产品说明书资料介绍:
ZDLM16-电动调节阀公称通径DN50-DN500,公称压力PN1.0-2.5MPa,阀体材质:WCB/CF8,内件材质:410硬化处理,适用温度:≤300℃,可以用于水、蒸汽、油品等无腐蚀介质控制,直行程电子式电动执行机构控制行程,内含饲服功能、接受统一的4~20mA或1~5V DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
特点:
1.平衡型阀芯,不平衡力小,允许压差大,操作平稳。
2.阀芯导向面大,可改善由涡流和冲击引起的震荡。
3.比普通单座、双座调节阀噪声低10dB左右。
4.结构简单,装拆维修方便。
零部件材料:
阀体 | WCB | CF8 | CF8M | CF3M |
密封垫 | PTFE/柔性石墨 | |||
套筒 | WCB | CF8 | CF8M | CF3M |
阀芯 | 304 | 304 | 316 | 316L |
阀盖 | WCB | CF8 | CF8M | CF3M |
阀杆 | 304 | 304 | 316 | 316L |
填料 | PTFE/柔性石墨 | |||
弹簧 | 65Mn | 304 | 316 | 316L |
螺母 | 304 | 304 | 316 | 316L |
项目 | 指标值 | |||
基本误差% | 配3810L±2.5;带定位器±1.0 | |||
回差% | 配381L±2.0;配PSL±1.0 | |||
死区% | 1 | |||
始终点偏差% | 电开 | 始点 | ±2.5 | |
终点 | ±2.5 | |||
电关 | 始点 | ±2.5 | ||
终点 | ±2.5 | |||
可调范围 | 50:01:00 | |||
额定行程偏差% | 2.5 | |||
泄量量L/H | 符合JB/T7387-94 IV级小于阀的额定容量×10-4 |
DN | L | H | H1 | 质量(kg) | φA | |||||||
PN16 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
PN16 | PN64 | |||||||||||
25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | 285 | |
40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 |
订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求

上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZDLM16-电动调节阀产品,请您根据ZDLM16-电动调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
