奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZJHPF4616P-气动不锈钢衬氟调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

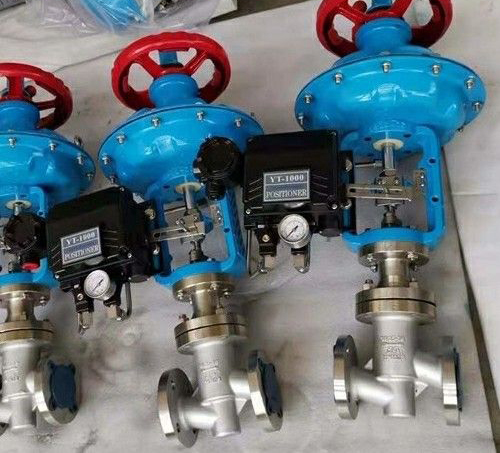

ZJHPF4616P-气动不锈钢衬氟调节阀说明书资料介绍:
ZJHPF4616P-气动不锈钢衬氟调节阀阀体钢衬四氟，直通式，密封PTFE，压力PN10~16，通经DN15-DN200，（国标）， 由于该阀接触介质的部件均高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），同时又聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程自控。
型号编制
特性
与流体接触的阀体内壁和阀内组件均高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
特点:
1、耐腐蚀：几乎能耐的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
作用形式:
气关式（B）－失气时阀位开(FO)、气开式（K）－失气时阀位关（FC）
配套附件:
定位器：HEP定位器（标配）、日本SMC IP8000定位器、德国西门子定位器、美国FISHER费希尔定位器、韩国YTC定位器 空气过滤减压阀：KZ03(标配）、SMC减压阀AW20、YT200 保位阀、行程开关、阀位传送器、手轮机构、气动加速器等
性能参数:
材料
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：气动：多弹簧薄膜执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
外形连接尺寸
外形结构尺寸图:
选型需要提供以下参数
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZJHPF4616P-气动不锈钢衬氟调节阀产品，请您根据ZJHPF4616P-气动不锈钢衬氟调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZJHPF4616P-气动不锈钢衬氟调节阀说明书资料介绍:
ZJHPF4616P-气动不锈钢衬氟调节阀阀体钢衬四氟，直通式，密封PTFE，压力PN10~16，通经DN15-DN200，（国标）， 由于该阀接触介质的部件均高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），同时又聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程自控。
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 | J:气动薄膜执行机构 | H直行程 | CF:标准型衬氟调节阀 | PN16=16 | C=WCB | DN25= DN25 |
| CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||||
| S10K=10K | P=CF8 | |||||
| PL=CF3 | ||||||
| R=CF8M | ||||||
| RL=CF3M | ||||||
| 如：Z型气动薄膜衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHCF-16C DN50 | ||||||
与流体接触的阀体内壁和阀内组件均高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
特点:
1、耐腐蚀：几乎能耐的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
作用形式:
气关式（B）－失气时阀位开(FO)、气开式（K）－失气时阀位关（FC）
配套附件:
定位器：HEP定位器（标配）、日本SMC IP8000定位器、德国西门子定位器、美国FISHER费希尔定位器、韩国YTC定位器 空气过滤减压阀：KZ03(标配）、SMC减压阀AW20、YT200 保位阀、行程开关、阀位传送器、手轮机构、气动加速器等
性能参数:
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量 系数Kv | 单座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 |
| 双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 信号范围 | 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC | |||||||||||||
| 作用模式 | 电开式（K）型、电关式（B）型 | |||||||||||||
| 故障状态时 | 全开、全关、自锁保位 | |||||||||||||
| 流量特性 | 等百分比、直线、快开性 | |||||||||||||
| 允许泄漏量（L/h） | 单座阀：≤10×阀的额定容量；双座阀：≤10×阀的额定容量 | |||||||||||||
| 公称压力PN(MPa) | 1.6 2.5 4.0 6.4 | |||||||||||||
| 流量特性 | 直线、等百分比、快开 | ||
| 可调范围 | 30:01:00 | ||
| 额定CV值 | 等百分比CV6.3~400 ，直线CV6.9~440 | ||
| 允许泄漏量 | 软密封:VI级（气泡级） | ||
| 泄漏量标准:GB/T 4213 | |||
| 性能指标 | 气动 | 电动 | |
| 基本误差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死区% | ≤0.6 | ≤1.0 | |
| 始终点偏差% | ±2.5 | ±2.5 | |
| 额定行程偏差% | ≤2.5 | ≤2.5 | |
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：气动：多弹簧薄膜执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
外形连接尺寸
| 公称通径DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
选型需要提供以下参数
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZJHPF4616P-气动不锈钢衬氟调节阀产品，请您根据ZJHPF4616P-气动不锈钢衬氟调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
