奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HS34X216-活塞式多功能控制阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

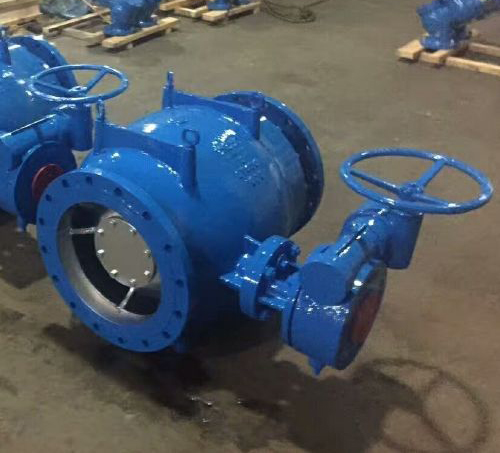

HS34X216-活塞式多功能控制阀说明书资料介绍:
HS34X216-活塞式多功能控制阀用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。
结构示意图
工作原理及特点
HS34X216-活塞式多功能控制阀特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。该阀的控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。全关漏量为零，可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
打压测试
性能参数
部件材质:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HS34X216-活塞式多功能控制阀产品，请您根据HS34X216-活塞式多功能控制阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
HS34X216-活塞式多功能控制阀说明书资料介绍:
HS34X216-活塞式多功能控制阀用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。
结构示意图
工作原理及特点
HS34X216-活塞式多功能控制阀特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。该阀的控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。全关漏量为零，可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
打压测试
| 序号 | 项目 | 参数 | 备注 | |
| 1 | 阀门名称 | HS34X216-活塞式多功能控制阀 | ||
| 2 | 公称压力 | 1.0MPa、1.6MPa | ||
| 3 | 壳体试验压力 | 1.5PN | ||
| 4 | 密封试验压力 | 1.1PN | ||
| 7 | 整定压力 | 1.0MPa | 0.09-0.9MPa | 可按工况要求设定 |
| 1.6MPa | 0.10-1.4MPa | |||
| 2.5MPa | 0.15-2.2MPa | |||
| 8 | 启闭压差 | ≤10%整定压力 | ||
| 项目 | 参数 |
| 公称压力(MPa) | 0.6-6.4MPa |
| 泄漏量 | 符合GB/T13927-1992标准规定 |
| 适用温度(℃) | 0～80 |
| 适用介质 | 清水、污水、原水等 |
| 部件代号 | 部件名称 | 部件材质 | 部件特性 |
| 1 | 阀杆 | 不锈钢 | 阀杆左右被阀体固定支撑。 |
| 2 | 曲柄 | 不锈钢 | 坚固，关闭过程中先快后慢。 |
| 3 | 导轨 | 铜合金 | 活塞被导轨全程引导 |
| 4 | 连杆 | 不锈钢 | |
| 5 | 活塞 | 不锈钢 | 操作力距小。在调节过程中"O"型环无磨损。只有在关闭过程中才有微小磨损。 |
| 6a | 扇叶 | 不锈钢 | 将气泡导向管道 。无气蚀。 |
| 7b | 鼠笼叶 | 不锈钢 | 引导介质水对撞消能。无气蚀。 |
| 8 | "O" | 丁晴橡胶或三元乙丙橡胶 | "O"型环固定在压力区 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HS34X216-活塞式多功能控制阀产品，请您根据HS34X216-活塞式多功能控制阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
