奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J841X-电磁排泥阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

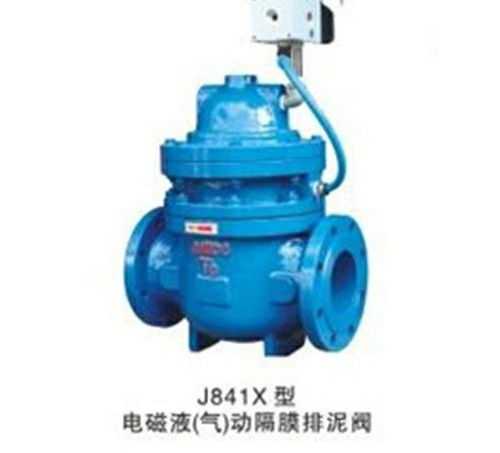

J841X-电磁排泥阀说明书资料介绍:
J841X-电磁排泥阀双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感。润滑、密封性能好,衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,手动或电动集中控制。
工作原理
J841X-电磁排泥阀由电磁换向阀、隔膜式压力缸及主阀体三部分组成。只需对电磁换向阀通电或断电便能改变流体进入隔膜上下腔,从面带动阀板升或降, 到主阀体的通断。
故障及排除方法
故障现象检查内容处理方法
J841X-电磁排泥阀不能正常启闭1、电磁换向阀的输入电压是否正常。按说明书要求输入电压
2、接插是否完好,接管有无泄漏,管路是否接错。纠正接管泄漏问题按说明书要求接好管路
3、密封件有无破损,驱动压力是否正常更换密封件,调试压力
外形尺寸:
公称通径   D(mm)D1(mm)
 LBHPN1.0PN1.6PN1.0PN1.6
50230160225165165125125
80285195270200200160160
100360280375220220180180
150455355450285285240240
200585400645340340295295
250720490770395405350355
300800545900445460400410
4009606551023565580515525
外形图:


上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J841X-电磁排泥阀产品,请您根据J841X-电磁排泥阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
