奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多LT941DN1400-活塞式调流阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

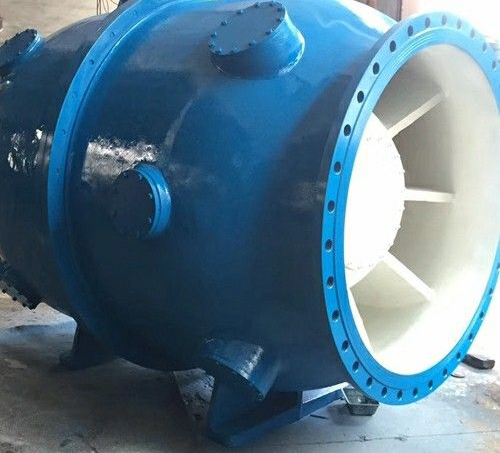

LT941DN1400-活塞式调流阀特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。该阀的控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。全关漏量为零，可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。
用途
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统可靠性，满足系统自动化控制要求。
执行器性能
阀门过载保护
阀门行程保护
手动／电动切换装置
阀门开度位置指示装置
阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求
工作原理结构
活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路 作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。
电动调流调压阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
电动调流调压阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。
电动调流调压阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。
电动调流调压阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。
电动调流调压阀在正常运行工况下，无卡阻和有害振动现象，确保设备可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在大工作压差和动水启闭运行工况下，保证整体抗推力可靠，不发生有害的振动。
电动调流调压阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置机电设计，配置现地操作控制箱。
特点
1、公司自主研发的控制阀设计软件，可对用户工况进行针对性设计，满足用户不同的需求。
2、具有多种调节及控制功能，如：水位控制、减压、止回、泄压、流量控制以及坝底排空泄水等功能。
3、大进出口压差可达40kg/cm2，尤其在大口径、高压力和大压差的工况更显现其优越的调节和控制功能。
4、可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。
5、具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。
6、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。
打压测试
性能参数
部件材质:
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的LT941DN1400-活塞式调流阀产品，请您根据LT941DN1400-活塞式调流阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
LT941DN1400-活塞式调流阀特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。该阀的控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。全关漏量为零，可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。
用途
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统可靠性，满足系统自动化控制要求。
执行器性能
阀门过载保护
阀门行程保护
手动／电动切换装置
阀门开度位置指示装置
阀门开、关触点，触点接线的引出应满足就地及远方控制室的要求
工作原理结构
活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路 作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应GB的要求。
电动调流调压阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
电动调流调压阀阀体为流线形轴对称流道，流体在阀体内能被很好地无紊流引导，能降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性，其允许气蚀系数应不大于0.4。
电动调流调压阀具有优良的线性调节性能，以便控制系统通过出口压力变送器的反馈信号调控阀门，保持出水压力的恒定。
电动调流调压阀具有可靠的密封性能，在调节阀处于全关状态下，保证无任何渗漏。
电动调流调压阀在正常运行工况下，无卡阻和有害振动现象，确保设备可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在大工作压差和动水启闭运行工况下，保证整体抗推力可靠，不发生有害的振动。
电动调流调压阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能，应动作灵活、可靠，手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置机电设计，配置现地操作控制箱。
特点
1、公司自主研发的控制阀设计软件，可对用户工况进行针对性设计，满足用户不同的需求。
2、具有多种调节及控制功能，如：水位控制、减压、止回、泄压、流量控制以及坝底排空泄水等功能。
3、大进出口压差可达40kg/cm2，尤其在大口径、高压力和大压差的工况更显现其优越的调节和控制功能。
4、可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。
5、具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。
6、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。
打压测试
| 序号 | 项目 | 参数 | 备注 | |
| 1 | 阀门名称 | 电动型多功能活塞阀 | ||
| 2 | 公称压力 | 1.0MPa、1.6MPa | ||
| 3 | 壳体试验压力 | 1.5PN | ||
| 4 | 密封试验压力 | 1.1PN | ||
| 7 | 整定压力 | 1.0MPa | 0.09-0.9MPa | 可按工况要求设定 |
| 1.6MPa | 0.10-1.4MPa | |||
| 2.5MPa | 0.15-2.2MPa | |||
| 8 | 启闭压差 | ≤10%整定压力 | ||
| 项目 | 参数 |
| 公称压力(MPa) | 0.6-6.4MPa |
| 泄漏量 | 符合GB/T13927-1992标准规定 |
| 适用温度(℃) | 0～80 |
| 适用介质 | 清水、污水、原水等 |
| 部件代号 | 部件名称 | 部件材质 | 部件特性 |
| 1 | 阀杆 | 不锈钢 | 阀杆左右被阀体固定支撑。 |
| 2 | 曲柄 | 不锈钢 | 坚固，关闭过程中先快后慢。 |
| 3 | 导轨 | 铜合金 | 活塞被导轨全程引导 |
| 4 | 连杆 | 不锈钢 | |
| 5 | 活塞 | 不锈钢 | 操作力距小。在调节过程中"O"型环无磨损。只有在关闭过程中才有微小磨损。 |
| 6a | 扇叶 | 不锈钢 | 将气泡导向管道。无气蚀。 |
| 7b | 鼠笼叶 | 不锈钢 | 引导介质水对撞消能。无气蚀。 |
| 8 | "O" | 丁晴橡胶或三元乙丙橡胶 | "O"型环固定在压力区 |
