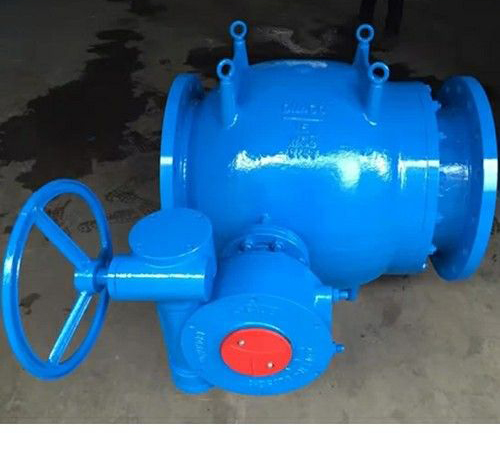

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HS34X210-手动活塞式控制调流阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
说明书资料介绍:
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。
结构原理
调流阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路 作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应要求。
优点
一、HS34X210-手动活塞式控制调流阀解决气蚀问题
扇叶是由均匀分布的导流叶片，将上游介质均匀分为 许多股小流，并引导其做螺旋运动。阀体及邻近管道的周边介质被迫改变流向，这样产生气蚀的气泡被限制在管道 ，而且完全被水包围，即使这些气泡失稳而破 裂，由于它们在管道 而非管道和阀门壁面，故而不产生任何气蚀破坏。 鼠笼是活塞的带孔延伸，鼠笼槽根据操作工况而定，介质（水）通过鼠笼外周节流成为多股高速流体，沿径向鼠笼 喷射互相撞击，由此将气蚀限定在鼠笼 ，动能因对撞而消失，不全时阀门和管道产生气蚀破坏。
Ｃ. 实列 给出操作条件 上游压力 P1 =22bar 下游压力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 选择结果 鼠笼式， DN300
二、HS34X210-手动活塞式控制调流阀具有线性调节特性
三、HS34X210-手动活塞式控制调流阀流体在流线性阀体内无紊流现象，故无震动。
△P=K·（ρ/2）·V2
公式中：△P为压头损失,
单位Pa91Kg/cm2=10∧5Pa）
V为流速，单位m/s
K为压损系数
ρ为密度，单位Kg/m∧3
2、口径、压力等级介质、温度
口径：DN100～DN2000
压力等级：PN10～PN100
介质：水、空气、天然气、煤气、蒸汽。
温度：正常-10℃～135℃高温根据要求。
打压测试
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HS34X210-手动活塞式控制调流阀产品，请您根据HS34X210-手动活塞式控制调流阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
说明书资料介绍:
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。
结构原理
调流阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。活塞式结构，活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导 沿管路 作轴向运动，因而改变流道面积，以实现调节流量及减压功能。与管道的连接形式为法兰联接，法兰连接尺寸、结构长度符合相应要求。
优点
一、HS34X210-手动活塞式控制调流阀解决气蚀问题
扇叶是由均匀分布的导流叶片，将上游介质均匀分为 许多股小流，并引导其做螺旋运动。阀体及邻近管道的周边介质被迫改变流向，这样产生气蚀的气泡被限制在管道 ，而且完全被水包围，即使这些气泡失稳而破 裂，由于它们在管道 而非管道和阀门壁面，故而不产生任何气蚀破坏。 鼠笼是活塞的带孔延伸，鼠笼槽根据操作工况而定，介质（水）通过鼠笼外周节流成为多股高速流体，沿径向鼠笼 喷射互相撞击，由此将气蚀限定在鼠笼 ，动能因对撞而消失，不全时阀门和管道产生气蚀破坏。
Ｃ. 实列 给出操作条件 上游压力 P1 =22bar 下游压力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 选择结果 鼠笼式， DN300
二、HS34X210-手动活塞式控制调流阀具有线性调节特性
三、HS34X210-手动活塞式控制调流阀流体在流线性阀体内无紊流现象，故无震动。
△P=K·（ρ/2）·V2
公式中：△P为压头损失,
单位Pa91Kg/cm2=10∧5Pa）
V为流速，单位m/s
K为压损系数
ρ为密度，单位Kg/m∧3
2、口径、压力等级介质、温度
口径：DN100～DN2000
压力等级：PN10～PN100
介质：水、空气、天然气、煤气、蒸汽。
温度：正常-10℃～135℃高温根据要求。
打压测试
| 序号 | 项目 | 参数 | 备注 | |
| 1 | 阀门名称 | 电动活塞阀 | ||
| 2 | 公称压力 | 1.0MPa、1.6MPa | ||
| 3 | 壳体试验压力 | 1.5PN | ||
| 4 | 密封试验压力 | 1.1PN | ||
| 7 | 整定压力 | 1.0MPa | 0.09-0.9MPa | 可按工况要求设定 |
| 1.6MPa | 0.10-1.4MPa | |||
| 2.5MPa | 0.15-2.2MPa | |||
| 8 | 启闭压差 | ≤10%整定压力 | ||
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HS34X210-手动活塞式控制调流阀产品，请您根据HS34X210-手动活塞式控制调流阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
