奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多PVCD971X10-电动塑料材质蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

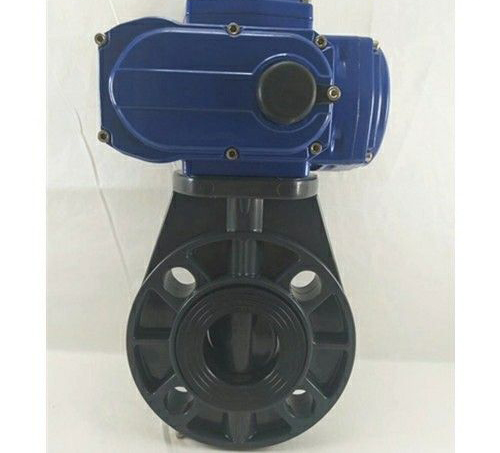

电动PVC塑料材质蝶阀D971X-10产品说明书资料介绍:
电动PVC塑料材质蝶阀D971X-10对夹式连接，阀体PVC材质，阀板可以根据客户需求配置PP/PTFE/PVDF，阀座EPDM三元乙丙胶，中线结构，公称压力PN10-16，公称通径DN50-DN400，适用温度：≤60℃，适用介质：水、腐蚀性介质。广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合
型号编制
①、阀门类型：D=蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀
②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式：4=法兰连接 7=对夹 1=内螺纹连接 2=外螺纹连接
④、结构形式：0=单偏心1= 垂直板2=双偏心结构3=三偏心结构
⑤、密封材质：F=氟橡胶 J=衬胶 X=三元乙丙胶
⑥、压力等级（PN）：10
⑦、阀体材质：S=塑料 C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
用途:
广泛用于轻纺、城市给水管网、化工、石油、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。
特点:
1、卫生指标符合国家卫生标准要求。
2、管壁平洁光没，输送液体时具有较小的摩擦阻力和附着力。
3、优异的耐老化和搞紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
4、具有 佳的强度和韧性。
5、具有优良的耐化学腐蚀性功能。
6、通过电动执行器输入4-20mA可以控制阀门进行调节使用。
执行标准:
设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
性能参数
外形连接尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的PVCD971X10-电动塑料材质蝶阀产品，请您根据PVCD971X10-电动塑料材质蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
电动PVC塑料材质蝶阀D971X-10产品说明书资料介绍:
电动PVC塑料材质蝶阀D971X-10对夹式连接，阀体PVC材质，阀板可以根据客户需求配置PP/PTFE/PVDF，阀座EPDM三元乙丙胶，中线结构，公称压力PN10-16，公称通径DN50-DN400，适用温度：≤60℃，适用介质：水、腐蚀性介质。广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合
型号编制
| D | 9 | 7 | 1 | X | 10 | S |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动
③、连接方式：4=法兰连接 7=对夹 1=内螺纹连接 2=外螺纹连接
④、结构形式：0=单偏心1= 垂直板2=双偏心结构3=三偏心结构
⑤、密封材质：F=氟橡胶 J=衬胶 X=三元乙丙胶
⑥、压力等级（PN）：10
⑦、阀体材质：S=塑料 C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
用途:
广泛用于轻纺、城市给水管网、化工、石油、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。
特点:
1、卫生指标符合国家卫生标准要求。
2、管壁平洁光没，输送液体时具有较小的摩擦阻力和附着力。
3、优异的耐老化和搞紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
4、具有 佳的强度和韧性。
5、具有优良的耐化学腐蚀性功能。
6、通过电动执行器输入4-20mA可以控制阀门进行调节使用。
执行标准:
设计制造：GB/T12238
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
性能参数
| 压力等级（MPa） | 0.6 | 1 | 1.6 | |
| 阀门强度试验压力（MPa） | 0.9 | 1.5 | 2.4 | |
| 阀门密封试验压力（MPa） | 0.66 | 1.1 | 1.76 | |
| 适用温度℃ | -85℃+95℃ | |||
| 主要材质 | PVC、UPVC、PTFE | |||
| 连接形式 | 对夹式 | |||
| 启闭形式 | 精小型电动执行器 | |||
| 适用介质 | 硫酸、醋酸、果酸、王水其他腐蚀性介质等 | |||
| 连接标准 | GB9113 | |||
| 公称通经 | 50mm | 65mm | 80mm | 100mm | 125mm | 150mm | 200mm | |
| DN | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | |
| D1 | 165 | 185 | 200 | 229 | 256 | 285 | 343 | |
| D2 | S | 120 | 140 | 150 | 175 | 210 | 240 | 290 |
| ANSI | 120.39 | 139.44 | 152.4 | 190.5 | 216 | 241.55 | 298.5 | |
| DIN | 125 | 145 | 160 | 180 | 210 | 240 | 295 | |
| D3 | 56.5 | 70 | 79 | 103 | 130 | 151 | 200 | |
| D4 | 105 | 120 | 123 | 135 | 164 | 169 | 200 | |
| L | 203 | 203 | 203 | 254 | 304 | 304 | 304 | |
| H1 | 246 | 266 | 276 | 318 | 390 | 405 | 466 | |
| H2 | 103 | 113 | 115 | 135 | 150 | 177 | 210 | |
| W1 | 42 | 46 | 46 | 56 | 66 | 71 | 87 | |
| W2 | 35 | 37 | 37 | 47 | 50 | 62 | 68 | |
| S3 | 93 | 97 | 94 | 100 | 110 | 100 | 120 | |
| n-∮e | S | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 8-23 | 12-23 |
| ANSI | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-23 | |
| DIN | 4-18 | 4-18 | 8-18 | 8-19 | 8-18 | 8-23 | 8-12 | |
