奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多WFB32-电动空气控制阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

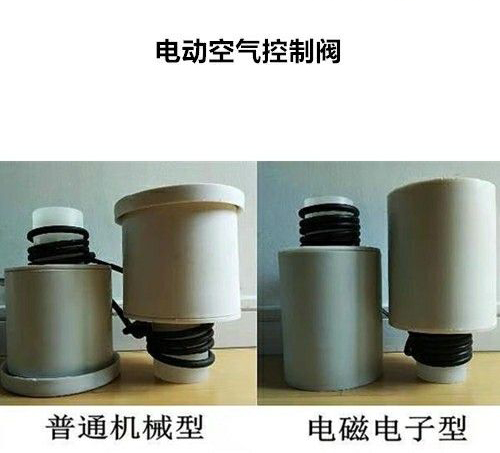

WFB32-电动空气控制阀分两款式一种是普通机械型一种是电磁电子型,是一种专门来阻断WFB系列自吸泵虹吸现象的排气装置。
作用原理:
电控阀作为自吸泵的组成部分之一装在吸液口的进气管上,启泵时电控阀密闭泵体吸液管上的进气口,使自吸泵泵腔内形成真空,完成自吸全过程。停泵时电控阀开启,空气从密闭口进入水泵液管内迅速隔离吸液管内共流的介质,确保泵腔的介质不随吸液管腔内的介质回落到吸液池中,以达到消除虹吸的目的,确保自吸泵二次自吸时正常自吸及运行。
执行标准
Q/321282KHY01-2010
工作原理
电控阀接线与水泵电机电源并联(三相三线380V电源任意两线,电压为380V),自吸泵电机启动时,电控阀同时同步通电启动,电磁铁芯吸合衔铁时带动弹性架下移,驱动阀芯活塞杆向活塞缸体底部密封垫压紧,实现密封,关闭吸液管上进气口通气孔,使自吸泵开始自吸并进入正常运行状态。当停电使电机断电,电控阀电磁线圈同时断电,电磁铁芯的磁力消失,弹性架受压缩弹簧反作用上移复位,带动阀芯杆活塞离开活塞缸底,开启通气孔。使空气进入吸液管腔,使泵腔内的介质与吸液管内的介质隔离,消除虹吸,确保自吸泵泵腔介质贮量,以供下次启泵时自吸及正常运行。电控阀控制方式有二种:一为电子降压型的,二为普通机械式电磁阀(标配)。
型号及规格
注:以上型号与其它型号通用:YZF,TDF,WSF-A,YXF,CS-2A,SZ-DDF,DDFSZ等。
连接方式
在自吸泵进气口管道上绕上生胶带,然后把电控阀接口拼帽螺纹对准拧紧保证不漏气。接线:将电控阀的二线直接接电机座中任意二相,电压380V。
使用与维护须知: 1、非电气人员,请勿打开护罩,以防触电事故。
2、更新或维修后安装时,电缆务必与水泵电机接线柱连接可靠。
3、和水泵连接管丝扣, 拧紧不漏气,否则影响自吸。
4、自吸泵在正压进水或替代管道泵等封闭式循环系统中不宜配用本阀。
5、选用方法:一般按以上配套自吸泵范围进口口径选用,或测量水泵进液口上进气管直径,直接选配。
6、电控阀经过长时间的使用(约六个月),活塞与密闭垫之间会产生少量的磨损或变形,必要时可做微量调整,(带二级弹簧机构的无需调整)。
7、调整方法及步骤:松开螺蚊接口拼帽上固定螺钉,顺时针转动阀体密封拼帽五分之一圈再锁紧固定螺钉。
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的WFB32-电动空气控制阀产品,请您根据WFB32-电动空气控制阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
WFB32-电动空气控制阀分两款式一种是普通机械型一种是电磁电子型,是一种专门来阻断WFB系列自吸泵虹吸现象的排气装置。
作用原理:
电控阀作为自吸泵的组成部分之一装在吸液口的进气管上,启泵时电控阀密闭泵体吸液管上的进气口,使自吸泵泵腔内形成真空,完成自吸全过程。停泵时电控阀开启,空气从密闭口进入水泵液管内迅速隔离吸液管内共流的介质,确保泵腔的介质不随吸液管腔内的介质回落到吸液池中,以达到消除虹吸的目的,确保自吸泵二次自吸时正常自吸及运行。
执行标准
Q/321282KHY01-2010
工作原理
电控阀接线与水泵电机电源并联(三相三线380V电源任意两线,电压为380V),自吸泵电机启动时,电控阀同时同步通电启动,电磁铁芯吸合衔铁时带动弹性架下移,驱动阀芯活塞杆向活塞缸体底部密封垫压紧,实现密封,关闭吸液管上进气口通气孔,使自吸泵开始自吸并进入正常运行状态。当停电使电机断电,电控阀电磁线圈同时断电,电磁铁芯的磁力消失,弹性架受压缩弹簧反作用上移复位,带动阀芯杆活塞离开活塞缸底,开启通气孔。使空气进入吸液管腔,使泵腔内的介质与吸液管内的介质隔离,消除虹吸,确保自吸泵泵腔介质贮量,以供下次启泵时自吸及正常运行。电控阀控制方式有二种:一为电子降压型的,二为普通机械式电磁阀(标配)。
型号及规格
型号 | 规格参数 | 配套自吸泵范围 |
DKF/TDF/YZF/WSF-A-25 | 380V,负压密闭值≤0.07MPa | 16WFB-65WFB,接口拼帽螺纹连接直径M25 |
DKF/TDF/YZF/WSF-A-32 | 380V,负压密闭值≤0.07MPa | 80WFB-125WFB,接口拼帽螺纹连接直径M32 |
DKF/TDF/YZF/WSF-A-48(50) | 380V,负压密闭值≤0.07MPa | 150WFB-800WFB,接口拼帽螺纹连接直径M48(50) |
连接方式
在自吸泵进气口管道上绕上生胶带,然后把电控阀接口拼帽螺纹对准拧紧保证不漏气。接线:将电控阀的二线直接接电机座中任意二相,电压380V。
使用与维护须知: 1、非电气人员,请勿打开护罩,以防触电事故。
2、更新或维修后安装时,电缆务必与水泵电机接线柱连接可靠。
3、和水泵连接管丝扣, 拧紧不漏气,否则影响自吸。
4、自吸泵在正压进水或替代管道泵等封闭式循环系统中不宜配用本阀。
5、选用方法:一般按以上配套自吸泵范围进口口径选用,或测量水泵进液口上进气管直径,直接选配。
6、电控阀经过长时间的使用(约六个月),活塞与密闭垫之间会产生少量的磨损或变形,必要时可做微量调整,(带二级弹簧机构的无需调整)。
7、调整方法及步骤:松开螺蚊接口拼帽上固定螺钉,顺时针转动阀体密封拼帽五分之一圈再锁紧固定螺钉。
