  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 电磁阀
  • 手动波纹管高真空挡板阀
  • GD-J(b)

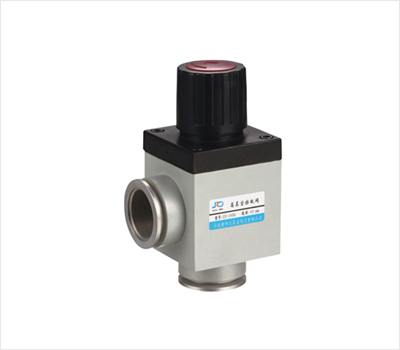

  • GD-J(b)手动波纹管高真空挡板阀
  • 303
GD-J(b)手动波纹管高真空挡板阀主要技术性能
适用范围(Pa)
2x105~1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度(℃)

-25~+40

法兰标准
GB4982
安装位置
任意
 GD-J(b)手动波纹管高真空挡板阀连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
ΦW
H
A
bxb
GD-J10(b)/KF
10
30
12.2
36
116
40
37x37
GD-J16(b)/KF
16
30
17.2
36
116
40
37x37
GD-J25(b)/KF
25
40
26.2
50
144
50
61x61
GD-J40(b)/KF
40
55
41.2
56
174
65
81x81
