  • 电磁阀
  • 常闭型气动高真空挡板阀
  • GDQ-J-A

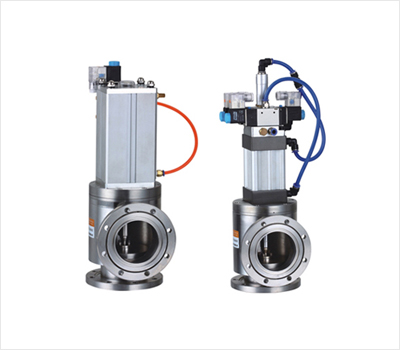

  • GDQ-J-A常闭型气动高真空挡板阀
  • 301
GDQ-J-A常闭型气动高真空挡板阀主要技术性能
适用范围(Pa)
105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-5
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

气源压力(MPa)
0.4~0.8
安装位置
DN<300任意,DN≥300垂直
电源电压

标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等

信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DC/AC5~240V
►GDQ-J-A常闭型气动高真空挡板阀 连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
A
法兰标准
GDQ-J10A/KF
10
30
12.2
30
GB4982
GDQ-J16A/KF
16
30
17.2
40
GB4982
GDQ-J25A/KF
25
40
26.2
50
GB4982
GDQ-J40A/KF
40
55
41.2
65
GB4982
GDQ-J50A/KF
50
75
52.2
70
/
 活套法兰连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
A
n-ΦC
DNy(预抽口)
法兰标准
GDQ-J50A
50
110
90
70
4-Φ9
/
GB/T6070
GDQ-J63A
63
130
110
88
4-Φ9
/
GB/T6070
GDQ-J80A
80
145
125
88
8-Φ9
/
GB/T6070
GDQ-J100A
100
165
145
108
8-Φ9
/
GB/T6070
GDQ-J125A
125
200
175
128
8-Φ11
/
GB/T6070
GDQ-J(S)150A
150
220
195
138
8-Φ11
DN40(GB4982)
JB919
GDQ-J(S)160A
160
225
200
138
8-Φ11
DN40(GB4982)
GB/T6070
GDQ-J(S)200A
200
285
260
200
12-Φ11
DN50(GB/T6070)
GB/T6070
GDQ-J(S)250A
250
335
310
208
12-Φ11
DN50(GB/T6070)
GB/T6070
GDQ-J(S)300A
300
380
350
250
8-Φ14
DN80(GB/T6070)
JB919
GDQ-J(S)320A
320
425
395
250
12-Φ14
DN80(GB/T6070)
GB/T6070
GDQ-J(S)400A
400
510
480
330
16-Φ14
DN100(GB/T6070)
GB/T6070
①GDQ-J(S)400A
400
500
465
330
16-Φ14
DN100(GB/T6070)
JB919
GDQ-J(S)500A
500
610
580
360
16-Φ14
DN125(GB/T6070)
GB/T6070
GDQ-J(S)600A
600
710
670
450
12-Φ21
DN160(GB/T6070)
JB919
GDQ-J(S)630A
630
750
720
450
20-Φ14
DN160(GB/T6070)
GB/T6070
GDQ-J(S)800A
800
920
890
520
24-Φ14
DN200(GB/T6070)
GB/T6070
