  • 电磁阀
  • 三通式气动高真空挡板阀
  • GDQ-JS

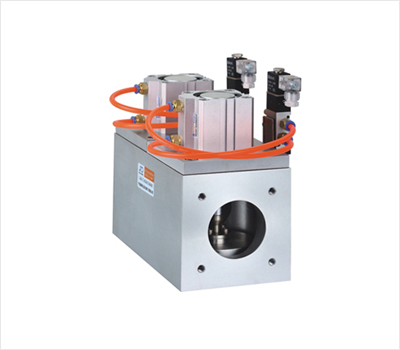

  • GDQ-JS三通式气动高真空挡板阀
  • 302
GDQ-JS三通式气动高真空挡板阀主要技术性能
适用范围(Pa)
105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-5
介质温度(℃)

-25~+80(密封材料为腈橡胶)
-30~+150(密封材料为氟橡胶)

气源压力(MPa)
0.4~0.8
安装位置
任意
电源电压

标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24;DC24V等

信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DC/AC5~240V
法兰标准
GB/T6070
 GDQ-JS三通式气动高真空挡板阀连接及外形尺寸
型号
通径(DN)
ΦD
ΦB
H
B
A/F
n/d
GDQ-JS50
50
90
200
199
100
55/50
4-M8
GDQ-JS63
63
110
245
199
120
62/62
4-M8
