奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DN150 PN16D671X16- 气动对夹蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
气动对夹蝶阀种类
生产：耐硫酸气动对夹蝶阀、PVC气动对夹蝶阀、PDVF气动对夹蝶阀、耐醋酸气动对夹蝶阀、DN50 PN16气动对夹蝶阀、DN65 PN16气动对夹蝶阀、DN80 PN16气动对夹蝶阀、DN100 PN16气动对夹蝶阀、DN125 PN16气动对夹蝶阀、DN150 PN10气动对夹蝶阀、DN65 PN10气动对夹蝶阀、DN80 PN10气动对夹蝶阀、DN100 PN10气动对夹蝶阀、DN125 PN10气动对夹蝶阀、DN150 PN10气动对夹蝶阀
如需了解更多气动对夹蝶阀资料请： :气动对夹蝶阀说明书资料介绍：

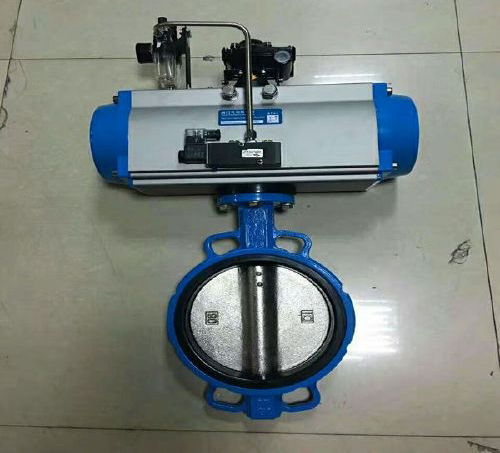

DN150 PN16气动对夹蝶阀D671X-16：对夹式中线衬胶蝶阀，气动开关，阀座通道衬EPDM三元乙丙橡胶，阀体材质QT450/WCB，阀板CF8不锈钢，16压力，通经DN150 ，适用于温度≤80℃，适用介质：水、气体、油品等适应一些具有弱酸性的腐蚀环境广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
阀体材质:QT450/WCB
阀板材质:340
阀座材质:PTFE
连接方式:对夹式、法兰式
法兰标准:GB、ANSI、S、DIN
压力等级:PN16
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
气动执行器选型
双作用:通气开、通气关，气源故障保持当前位置
单作用气开式:通气开、断气关，气源故障关闭
单作用气关式:通气关、断气开，气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
气动对夹蝶阀型号编制：
气动对夹蝶阀特点：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
气动对夹蝶阀执行标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动对夹蝶阀性能参数：
1、聚三氟乙烯PCTEF(F3)适用介质：各种有机溶剂，无机腐蚀液(氧化性酸类)使用温度：-195~120特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
2、聚全氟乙烯FEP(F46)适用介质：任何有机溶剂或试剂，稀或浓无机酸，碱，酮，芳烃，氯化烃等。使用温度：-85~150
安装注意事项:
1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
5、得发在安装前应保持干燥，不可露天存放
6、安装蝶阀前要检查管道，确保管道内无焊渣等异物
7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰，不得使用平焊法兰。
9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免 橡胶件。
10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
11、装上的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
保养事项:
1、气动蝶阀在使用过程中，应经常保持清洁，传动螺纹 定期润滑，发现故障时，应立即停止使用，查明原因清除故障。
2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。
3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往 ，升降式止回阀只能水平安装。
4、气动蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至上位置拧紧，即可阻止介质从填料处泄漏。
5、气动蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。
6、安装前， 仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。
7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
附件选择:
(1)气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)好由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是可靠性。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN150 PN16D671X16- 气动对夹蝶阀产品，请您根据DN150 PN16D671X16- 气动对夹蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
气动对夹蝶阀种类
生产：耐硫酸气动对夹蝶阀、PVC气动对夹蝶阀、PDVF气动对夹蝶阀、耐醋酸气动对夹蝶阀、DN50 PN16气动对夹蝶阀、DN65 PN16气动对夹蝶阀、DN80 PN16气动对夹蝶阀、DN100 PN16气动对夹蝶阀、DN125 PN16气动对夹蝶阀、DN150 PN10气动对夹蝶阀、DN65 PN10气动对夹蝶阀、DN80 PN10气动对夹蝶阀、DN100 PN10气动对夹蝶阀、DN125 PN10气动对夹蝶阀、DN150 PN10气动对夹蝶阀
如需了解更多气动对夹蝶阀资料请： :气动对夹蝶阀说明书资料介绍：
DN150 PN16气动对夹蝶阀D671X-16：对夹式中线衬胶蝶阀，气动开关，阀座通道衬EPDM三元乙丙橡胶，阀体材质QT450/WCB，阀板CF8不锈钢，16压力，通经DN150 ，适用于温度≤80℃，适用介质：水、气体、油品等适应一些具有弱酸性的腐蚀环境广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
阀体材质:QT450/WCB
阀板材质:340
阀座材质:PTFE
连接方式:对夹式、法兰式
法兰标准:GB、ANSI、S、DIN
压力等级:PN16
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
气动执行器选型
双作用:通气开、通气关，气源故障保持当前位置
单作用气开式:通气开、断气关，气源故障关闭
单作用气关式:通气关、断气开，气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
气动对夹蝶阀型号编制：
| D | 6 | 7 | 1 | X | -10~16 | ||
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| D：蝶阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：中线垂直板 | X：三元乙丙胶 | 10:1.0MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 2：双偏心 | J：丁腈橡胶 | 16:1.6MPa | C:WCB | |
| 9：电动 | 7：对夹 | 3:三偏心 | F46：全衬四氟 | 25:2.5MPa | P：304 | ||
| 无：手柄 | 40:4.0MPa | R：316 |
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
气动对夹蝶阀执行标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动对夹蝶阀性能参数：
1、聚三氟乙烯PCTEF(F3)适用介质：各种有机溶剂，无机腐蚀液(氧化性酸类)使用温度：-195~120特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
2、聚全氟乙烯FEP(F46)适用介质：任何有机溶剂或试剂，稀或浓无机酸，碱，酮，芳烃，氯化烃等。使用温度：-85~150
| 序号 NO | 零件名称 Name | 灰铸铁 | 铸钢 | 不锈刚 | 低碳不锈钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板轴/销 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里层/阀座 | EPDM | |||||
| 4 | 蝶板/填料压盖 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | 支架 | WCB(碳钢) | CF8(不锈钢) | ||||
| 6 | 填料 | PTFE (F4) | PTFE (F4) | PTFE (F4) | |||
| 7 | 蝶栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 8 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
1、安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
5、得发在安装前应保持干燥，不可露天存放
6、安装蝶阀前要检查管道，确保管道内无焊渣等异物
7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰，不得使用平焊法兰。
9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免 橡胶件。
10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
11、装上的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
保养事项:
1、气动蝶阀在使用过程中，应经常保持清洁，传动螺纹 定期润滑，发现故障时，应立即停止使用，查明原因清除故障。
2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。
3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往 ，升降式止回阀只能水平安装。
4、气动蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至上位置拧紧，即可阻止介质从填料处泄漏。
5、气动蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。
6、安装前， 仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。
7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
附件选择:
(1)气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)好由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是可靠性。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN150 PN16D671X16- 气动对夹蝶阀产品，请您根据DN150 PN16D671X16- 气动对夹蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
