产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DN50 DN65 DN80 PN16D671X16-气动对夹蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
气动对夹蝶阀种类
生产：防爆气动对夹蝶阀、高温气动对夹蝶阀、高压气动对夹蝶阀、不锈钢气动对夹蝶阀、衬胶气动对夹蝶阀、偏心气动对夹蝶阀、DN50 PN16气动对夹蝶阀、DN65 PN16气动对夹蝶阀、DN80 PN16气动对夹蝶阀、DN100 PN16气动对夹蝶阀、DN125 PN16气动对夹蝶阀、DN150 PN10气动对夹蝶阀、DN65 PN10气动对夹蝶阀、DN80 PN10气动对夹蝶阀、DN100 PN10气动对夹蝶阀、DN125 PN10气动对夹蝶阀、DN150 PN10气动对夹蝶阀
如需了解更多气动单座调节阀资料请： :气动对夹蝶阀产品资料说明书资料介绍：

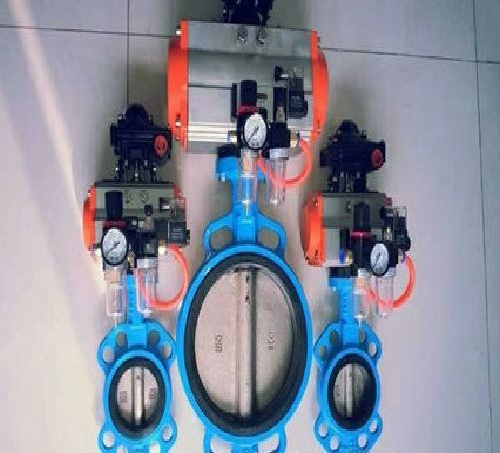

DN50 DN65 DN80 PN16气动对夹蝶阀D671X-16：对夹式衬胶中线蝶阀，气动开关配装单作用内置弹簧复位气缸可实现切断复位阀，密封阀座材质EPDM三元乙丙胶 /NBR丁腈橡胶，阀板材质QT450/CF8不锈钢，16压力，通经DN50 DN65 DN80，适用于温度≤120℃,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
气动对夹蝶阀型号编制：
气动对夹蝶阀执行标准：
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动对夹蝶阀特点：
1、设计新颖、合理、结构 ，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压， 双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在*次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向*即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN50 DN65 DN80 PN16D671X16-气动对夹蝶阀产品，请您根据DN50 DN65 DN80 PN16D671X16-气动对夹蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
气动对夹蝶阀种类
生产：防爆气动对夹蝶阀、高温气动对夹蝶阀、高压气动对夹蝶阀、不锈钢气动对夹蝶阀、衬胶气动对夹蝶阀、偏心气动对夹蝶阀、DN50 PN16气动对夹蝶阀、DN65 PN16气动对夹蝶阀、DN80 PN16气动对夹蝶阀、DN100 PN16气动对夹蝶阀、DN125 PN16气动对夹蝶阀、DN150 PN10气动对夹蝶阀、DN65 PN10气动对夹蝶阀、DN80 PN10气动对夹蝶阀、DN100 PN10气动对夹蝶阀、DN125 PN10气动对夹蝶阀、DN150 PN10气动对夹蝶阀
如需了解更多气动单座调节阀资料请： :气动对夹蝶阀产品资料说明书资料介绍：
DN50 DN65 DN80 PN16气动对夹蝶阀D671X-16：对夹式衬胶中线蝶阀，气动开关配装单作用内置弹簧复位气缸可实现切断复位阀，密封阀座材质EPDM三元乙丙胶 /NBR丁腈橡胶，阀板材质QT450/CF8不锈钢，16压力，通经DN50 DN65 DN80，适用于温度≤120℃,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
气动对夹蝶阀型号编制：
| D | 6 | 7 | 1 | X | -10~16 | ||
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| D：蝶阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：中线垂直板 | X：三元乙丙胶 | 10:1.0MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 2：双偏心 | J：丁腈橡胶 | 16:1.6MPa | C:WCB | |
| 9：电动 | 7：对夹 | 3:三偏心 | 25:2.5MPa | P：304 | |||
| 无：手柄 | 40:4.0MPa | R：316 |
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
气动对夹蝶阀特点：
1、设计新颖、合理、结构 ，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压， 双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在*次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向*即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN50 DN65 DN80 PN16D671X16-气动对夹蝶阀产品，请您根据DN50 DN65 DN80 PN16D671X16-气动对夹蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
