产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZDHCF16P-电动不锈钢衬氟调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

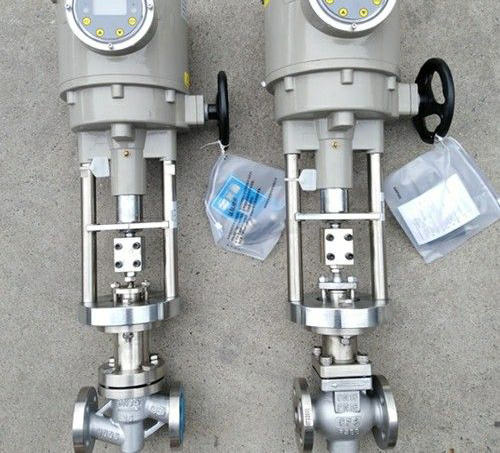

ZDHCF16P-电动不锈钢衬氟调节阀说明书资料介绍:
ZDHCF16P-电动不锈钢衬氟调节阀阀体钢衬四氟，直通结构式，公称压力PN10~16，公称通经DN15-DN200，（国标），适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程控制调节。
型号编制
零件材料
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：电动：智能一体化
表面涂漆：绿色 丙稀酸聚胺酯磁漆
特性
与流体接触的阀体内壁和阀内组件均高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又聚四氟乙烯波纹管密封。适合用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
作用形式:
电关式（B、电开式（K）
性能参数:
流量系数表
选型需要提供一下参数
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZDHCF16P-电动不锈钢衬氟调节阀产品，请您根据ZDHCF16P-电动不锈钢衬氟调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZDHCF16P-电动不锈钢衬氟调节阀说明书资料介绍:
ZDHCF16P-电动不锈钢衬氟调节阀阀体钢衬四氟，直通结构式，公称压力PN10~16，公称通经DN15-DN200，（国标），适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程控制调节。
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 | D:电动执行机构 | H直行程 | CF:标准型衬氟调节阀 | PN16=16 | C=WCB | DN25= DN25 |
| CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||||
| S10K=10K | P=CF8 | |||||
| PL=CF3 | ||||||
| R=CF8M | ||||||
| RL=CF3M | ||||||
| 如：Z型电动衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZDHCF-16C DN50 | ||||||
阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150 NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25 CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：聚四氟乙烯
执行机构：电动：智能一体化
表面涂漆：绿色 丙稀酸聚胺酯磁漆
特性
与流体接触的阀体内壁和阀内组件均高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又聚四氟乙烯波纹管密封。适合用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
作用形式:
电关式（B、电开式（K）
性能参数:
| 阀体形式 | 直通单座铸造 |
| 公称通径 | DN20～150mm |
| 公称压力 | PN1.0、PN1.6、PN2.5MPa |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ) |
| 阀盖形式 | 标准型-40～+150℃、波纹管型-40～+150℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料 |
| 阀体材料 | 铸钢衬四氟(WCB+F46)、不锈钢衬四氟(CF8+F46) |
| 公称通径 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
| 阀座直径 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| Kv值 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 额定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZDHCF16P-电动不锈钢衬氟调节阀产品，请您根据ZDHCF16P-电动不锈钢衬氟调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
