奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZJHCF16C-气动钢衬氟调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

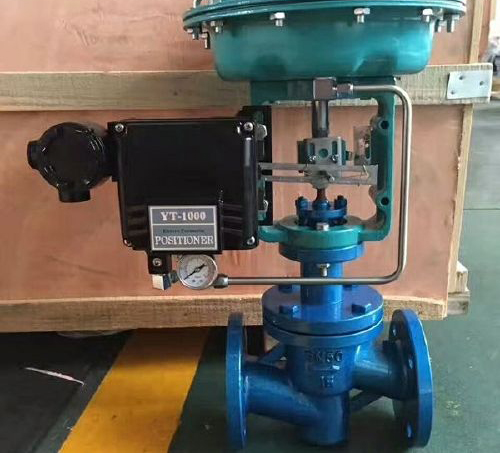

ZJHCF16C-气动钢衬氟调节阀说明书资料介绍:
ZJHCF16C-气动钢衬氟调节阀适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
型号编制
特点:
1、耐腐蚀
2、密封性能好：可选波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
作用形式:
气关式（B）－失气时阀位开(FO)、气开式（K）－失气时阀位关（FC）
配套附件:
定位器：HEP定位器（标配）、日本SMC IP8000定位器、德国西门子定位器、美国FISHER费希尔定位器、韩国YTC定位器 空气过滤减压阀：KZ03(标配）、SMC减压阀AW20、YT200 保位阀、行程开关、阀位传送器、手轮机构、气动加速器等
性能参数:
材料
1.阀芯型式:单座柱塞型阀芯；
2.流量特性:线性特性和等百分比性；
3.阀座、阀芯材料:2Cr13衬F46；
4.波纹管材料:聚四氟乙烯 。
外形连接尺寸
外形结构尺寸图:
选型需要提供参数
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZJHCF16C-气动钢衬氟调节阀产品，请您根据ZJHCF16C-气动钢衬氟调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZJHCF16C-气动钢衬氟调节阀说明书资料介绍:
ZJHCF16C-气动钢衬氟调节阀适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 | J:气动薄膜执行机构 | H直行程 | CF:标准型衬氟调节阀 | PN16=16 | C=WCB | DN25= DN25 |
| CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||||
| S10K=10K | P=CF8 | |||||
| PL=CF3 | ||||||
| R=CF8M | ||||||
| RL=CF3M | ||||||
| 如：Z型气动薄膜衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为： DN50 | ||||||
1、耐腐蚀
2、密封性能好：可选波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
作用形式:
气关式（B）－失气时阀位开(FO)、气开式（K）－失气时阀位关（FC）
配套附件:
定位器：HEP定位器（标配）、日本SMC IP8000定位器、德国西门子定位器、美国FISHER费希尔定位器、韩国YTC定位器 空气过滤减压阀：KZ03(标配）、SMC减压阀AW20、YT200 保位阀、行程开关、阀位传送器、手轮机构、气动加速器等
性能参数:
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 公称压力(Mpa) | 1.6 | ||||||||
| 法兰标准 | JB/T79·1～79·2-94等 | ||||||||
| 材料 | ZG230-450衬F46 | ||||||||
| 工作温度 | -40～180℃ | ||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||
| 填料 | V型聚四氟乙烯填料 | ||||||||
1.阀芯型式:单座柱塞型阀芯；
2.流量特性:线性特性和等百分比性；
3.阀座、阀芯材料:2Cr13衬F46；
4.波纹管材料:聚四氟乙烯 。
外形连接尺寸
| 公称通径DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
选型需要提供参数
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
