奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZJHCF16C-手自两用气动调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

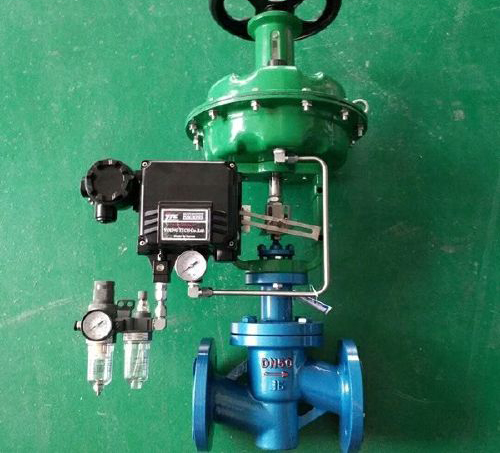

ZJHCF16C-手自两用气动调节阀说明书资料介绍:
ZJHCF16C-手自两用气动调节阀以压缩空气为动力，接受4~20MA的直流信号，自动控制调节阀的开度，实现对管道内流体的压力、流量、液位等参数的调节。该阀接触介质的部件均高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），同时又聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程自控。
执行器/附件参数:
部件材质
性能参数:
流量系数压差
主要性能指标
外形连接尺寸
外形结构尺寸图:
选型需要提供参数
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZJHCF16C-手自两用气动调节阀产品，请您根据ZJHCF16C-手自两用气动调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZJHCF16C-手自两用气动调节阀说明书资料介绍:
ZJHCF16C-手自两用气动调节阀以压缩空气为动力，接受4~20MA的直流信号，自动控制调节阀的开度，实现对管道内流体的压力、流量、液位等参数的调节。该阀接触介质的部件均高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），同时又聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程自控。
执行器/附件参数:
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20～60、60～100、40～200、80～240 | ||||
| 膜片材料 | 丁橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 国产定位器、国产空气过滤减压器、国产保位阀、国产手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
| 阀体、阀盖 | ZG230-450衬F46 |
| 阀座、阀芯 | 304衬F46 |
| 阀杆 | 304衬F46 |
| 导向套 | 304衬F46 |
| 波纹管 | 不锈钢+F46 |
| 流量特性 | 直线、等百分比、快开 | ||
| 可调范围 | 30:01:00 | ||
| 额定CV值 | 等百分比CV6.3~400 ，直线CV6.9~440 | ||
| 允许泄漏量 | 软密封:VI级（气泡级） | ||
| 泄漏量标准:GB/T 4213 | |||
| 性能指标 | 气动 | 电动 | |
| 基本误差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死区% | ≤0.6 | ≤1.0 | |
| 始终点偏差% | ±2.5 | ±2.5 | |
| 额定行程偏差% | ≤2.5 | ≤2.5 | |
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0.6 |
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死区% | ≤3.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30:01:00 | |||
| 执行器型式 | ZHA/B多弹簧簿膜执行机构 | |||
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
选型需要提供参数
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.信号压力、弹簧范围；
4.流量特性；
5.阀的开关型式；
6.阀体、阀芯材料；
7.是否带附件；
