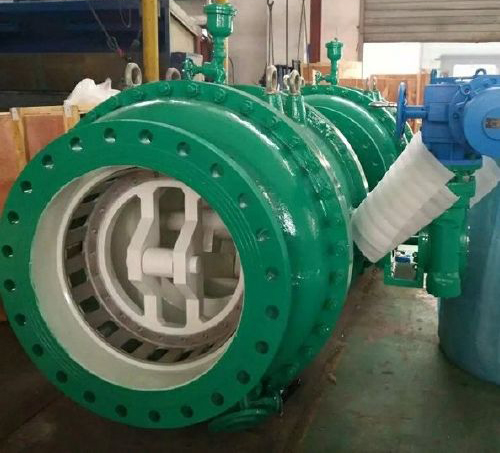

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多HS34X210-活塞式控制调流阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
说明书资料介绍:
特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。该阀的控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
用途
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。
优点
一、HS34X210-活塞式控制调流阀解决气蚀问题
扇叶是由均匀分布的导流叶片，将上游介质均匀分为 许多股小流，并引导其做螺旋运动。阀体及邻近管道的周边介质被迫改变流向，这样产生气蚀的气泡被限制在管道 ，而且完全被水包围，即使这些气泡失稳而破 裂，由于它们在管道 而非管道和阀门壁面，故而不产生任何气蚀破坏。 鼠笼是活塞的带孔延伸，鼠笼槽根据操作工况而定，介质（水）通过鼠笼外周节流成为多股高速流体，沿径向鼠笼 喷射互相撞击，由此将气蚀限定在鼠笼 ，动能因对撞而消失，不全时阀门和管道产生气蚀破坏。
Ｃ. 实列 给出操作条件 上游压力 P1 =22bar 下游压力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 选择结果 鼠笼式， DN300
二、HS34X210-活塞式控制调流阀具有线性调节特性
三、HS34X210-活塞式控制调流阀流体在流线性阀体内无紊流现象，故无震动。
△P=K·（ρ/2）·V2
公式中：△P为压头损失,
单位Pa91Kg/cm2=10∧5Pa）
V为流速，单位m/s
K为压损系数
ρ为密度，单位Kg/m∧3
2、口径、压力等级介质、温度
口径：DN100～DN2000
压力等级：PN10～PN100
介质：水、空气、天然气、煤气、蒸汽。
温度：正常-10℃～135℃高温根据要求。
打压测试
性能参数
部件材质:
外形尺寸:
注：更大口径根据要求设计
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HS34X210-活塞式控制调流阀产品，请您根据HS34X210-活塞式控制调流阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
说明书资料介绍:
特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。该阀的控制系统可集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。如控制程度及精度要求不是很高，该阀的控制可以手动或普通电动形式。可以卧式安装，也可以立式安装。
用途
适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的 多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调节流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调节和控制功能，具有消能、降噪、减振及防气蚀的特点。能有效地提高系统安全可靠性，满足系统自动化控制要求。
优点
一、HS34X210-活塞式控制调流阀解决气蚀问题
扇叶是由均匀分布的导流叶片，将上游介质均匀分为 许多股小流，并引导其做螺旋运动。阀体及邻近管道的周边介质被迫改变流向，这样产生气蚀的气泡被限制在管道 ，而且完全被水包围，即使这些气泡失稳而破 裂，由于它们在管道 而非管道和阀门壁面，故而不产生任何气蚀破坏。 鼠笼是活塞的带孔延伸，鼠笼槽根据操作工况而定，介质（水）通过鼠笼外周节流成为多股高速流体，沿径向鼠笼 喷射互相撞击，由此将气蚀限定在鼠笼 ，动能因对撞而消失，不全时阀门和管道产生气蚀破坏。
Ｃ. 实列 给出操作条件 上游压力 P1 =22bar 下游压力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 选择结果 鼠笼式， DN300
二、HS34X210-活塞式控制调流阀具有线性调节特性
三、HS34X210-活塞式控制调流阀流体在流线性阀体内无紊流现象，故无震动。
△P=K·（ρ/2）·V2
公式中：△P为压头损失,
单位Pa91Kg/cm2=10∧5Pa）
V为流速，单位m/s
K为压损系数
ρ为密度，单位Kg/m∧3
2、口径、压力等级介质、温度
口径：DN100～DN2000
压力等级：PN10～PN100
介质：水、空气、天然气、煤气、蒸汽。
温度：正常-10℃～135℃高温根据要求。
打压测试
| 序号 | 项目 | 参数 | 备注 | |
| 1 | 阀门名称 | 电动活塞阀 | ||
| 2 | 公称压力 | 1.0MPa、1.6MPa | ||
| 3 | 壳体试验压力 | 1.5PN | ||
| 4 | 密封试验压力 | 1.1PN | ||
| 7 | 整定压力 | 1.0MPa | 0.09-0.9MPa | 可按工况要求设定 |
| 1.6MPa | 0.10-1.4MPa | |||
| 2.5MPa | 0.15-2.2MPa | |||
| 8 | 启闭压差 | ≤10%整定压力 | ||
| 项目 | 参数 |
| 公称压力(MPa) | 0.6-6.4MPa |
| 泄漏量 | 符合GB/T13927-1992标准规定 |
| 适用温度(℃) | 0～80 |
| 适用介质 | 清水、污水、原水等 |
| 部件代号 | 部件名称 | 部件材质 | 部件特性 |
| 1 | 阀杆 | 不锈钢 | 阀杆左右被阀体固定支撑。 |
| 2 | 曲柄 | 不锈钢 | 坚固，关闭过程中先快后慢。 |
| 3 | 导轨 | 铜合金 | 活塞被导轨全程引导 |
| 4 | 连杆 | 不锈钢 | |
| 5 | 活塞 | 不锈钢 | 操作力距小。在调节过程中"O"型环无磨损。只有在关闭过程中才有微小磨损。 |
| 6a | 扇叶 | 不锈钢 | 将气泡导向管道 。无气蚀。 |
| 7b | 鼠笼叶 | 不锈钢 | 引导介质水对撞消能。无气蚀。 |
| 8 | "O" | 丁晴橡胶或三元乙丙橡胶 | "O"型环固定在压力区 |
| DN | 扇叶式 | 鼠笼式 | DN | PN10.16.25 | PN40.64 | |
| 100 | 1.6 | 2 | 100 | 325 | 400 | |
| 125 | 3 | 6.6 | 125 | 325 | 400 | |
| 150 | 2.7 | 7.1 | 150 | 350 | 450 | |
| 200 | 2 | 6.2 | 200 | 400 | 550 | |
| 250 | 2.1 | 9.2 | 250 | 500 | 650 | |
| 300 | 2.2 | 6.9 | 300 | 600 | 750 | |
| 350 | 1.5 | 6.5 | 350 | 700 | 850 | |
| 400 | 1.5 | 6.5 | 400 | 800 | 950 | |
| 450 | 1.5 | 6.5 | 450 | 900 | 1000 | |
| 500 | 1.5 | 6.5 | 500 | 1000 | 1150 | |
| 600 | 1.5 | 6.5 | 600 | 1200 | 1350 | |
| 700 | 1.5 | 6.5 | 700 | 1400 | 1350 | |
| 800 | 1.4 | 6.5 | 800 | 1600 | ||
| 900 | 1.4 | 6.5 | 900 | 1800 | ||
| 1000 | 1.3 | 6.5 | 1000 | 2000 | ||
| 1200 | 1.1 | 6.5 | 1200 | 2400 | ||
| 1400 | 1.1 | 6.5 | 1400 | 2800 | ||
| 1500 | 1.1 | 6.5 | 1500 | 3000 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的HS34X210-活塞式控制调流阀产品，请您根据HS34X210-活塞式控制调流阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
