奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J41Fs16-衬塑截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
J41Fs16-衬塑截止阀产品说明书资料介绍：

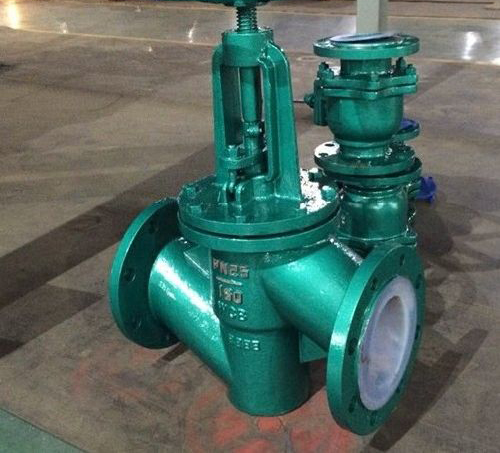

J41Fs16-衬塑截止阀手动开关，法兰连接，直通式，衬氟截止阀，内衬PTFE聚四氟乙烯，阀体碳钢，16压力，通经DN15-200，适用温度-50～150℃ 的各种浓度的王水、流酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
钢衬氟截止阀阀体内腔、阀盖及阀杆等接触介质部分均衬有氟塑料（F46），具有佳的耐腐蚀性能，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、染化、制酸制碱等行业，是目前防腐设备较理想的选择。
特点
1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。
缺点
1.流体阻力大，开启和关闭时所需力较大。
2.不适用于带颗粒、粘度较大、易结焦的介质。
3.调节性能较差。
执行标准
设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78JB/T 79；
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928
性能参数
外形结构尺寸
结构尺寸图
安装与维护注意事项
1、手轮、手柄操作的截止阀可安装在管道的任何位置上
2、手轮、手柄及传动机构，不允许作起吊用
3、介质的流向应与阀体所示箭头方向*
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J41Fs16-衬塑截止阀产品，请您根据J41Fs16-衬塑截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
J41Fs16-衬塑截止阀产品说明书资料介绍：
J41Fs16-衬塑截止阀手动开关，法兰连接，直通式，衬氟截止阀，内衬PTFE聚四氟乙烯，阀体碳钢，16压力，通经DN15-200，适用温度-50～150℃ 的各种浓度的王水、流酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
钢衬氟截止阀阀体内腔、阀盖及阀杆等接触介质部分均衬有氟塑料（F46），具有佳的耐腐蚀性能，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、染化、制酸制碱等行业，是目前防腐设备较理想的选择。
特点
1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。
缺点
1.流体阻力大，开启和关闭时所需力较大。
2.不适用于带颗粒、粘度较大、易结焦的介质。
3.调节性能较差。
执行标准
设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78JB/T 79；
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928
性能参数
| 衬里、阀座 | 适用温度（℃） | 适用介质 |
| PTFE（F4） | ≤180 | 除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质 |
| PCTFE（F3） | ≤120 | |
| FEP（F46） | ≤150 | |
| PFA（可熔性F4） | ≤180 | |
| PVDF（F2） | ≤100 | |
| RPTFE（RF4） | ≤180 |
| DN | NPS | L | D | D1 | D2 | f | b | n-d | D0 | H | H1 |
| 15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 |
| 20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 |
| 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 |
| 32 | 1 1/2 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 260 | 290 |
| 40 | 1 3/4 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 290 | 325 |
| 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 300 | 335 |
| 65 | 2 1/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-18 | 180 | 355 | 400 |
| 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-18 | 240 | 400 | 450 |
| 100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-18 | 240 | 455 | 495 |
| 125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-18 | 280 | 530 | 560 |
| 150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-23 | 320 | 605 | 650 |
| 200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 8-23 | 360 | 650 | 770 |
安装与维护注意事项
1、手轮、手柄操作的截止阀可安装在管道的任何位置上
2、手轮、手柄及传动机构，不允许作起吊用
3、介质的流向应与阀体所示箭头方向*
