奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多H71F4616-衬氟对夹式止回阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
H71F4616-衬氟对夹式止回阀产品说明书资料介绍

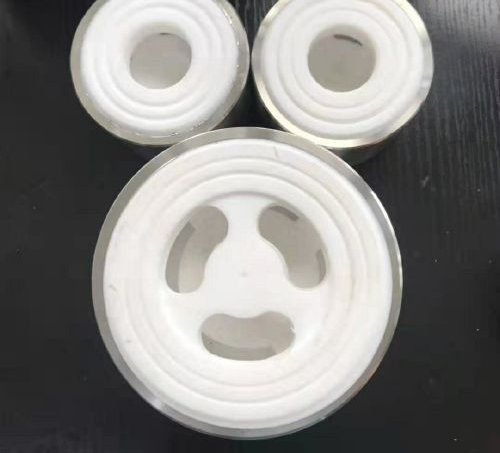

H71F4616-衬氟对夹式止回阀又称逆止阀(销)轴与阀瓣设计为一体,全部衬FEP的(销)轴镶嵌在阀体与阀盖之间形成的特殊凹槽内,启闭灵活,密封可靠。除了阀体、阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证密封的可靠性。
这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
工作原理
当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
主要零件材料
阀 体:不锈钢内衬F46
阀 瓣:不锈钢内衬F46
阀 盖:不锈钢内衬F46
特点
1、流道通畅、流体阻力小
2、阀瓣行程短、关阀冲击力小
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
6、动作灵敏、密封性能好
7、体积孝重量轻、其重量只有传统法兰止回阀的1/4~1/20
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
执行标准
设计制造标准:jb/t 8937
结构长度标准:gb/t 12221-2005
连接法兰标准:gb/t 9113
试验检验标准:gb/t 13927-2008
外形连接尺寸
公称压力公称通径尺寸(mm)重量配管法兰(供参考)
PNDN(Kg)
MPammLDD2D3D4D5 螺栓孔中心螺栓螺栓直径d螺栓
   圆直径Dl数量长度Ll
PN1.0MPa151652152431400.12654M1275
PN1.6MPa201962193040500.24754M1290
 252270243647580.34854M1290
 322883314656680.531004M16100
 4031.593395566780.81104M16105
 5040108486578901.21254M16125
 65461286280951101.81454M16130
 805014276961101252.21608M16135
 10065162951151351503.41808M16150
 12590192110125132-92108M16180
 150106218127150158-142408M20210
外形连接图


上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的H71F4616-衬氟对夹式止回阀产品,请您根据H71F4616-衬氟对夹式止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
