  • 通用阀门
  • 高压平衡截止阀
  • J67YJLH320

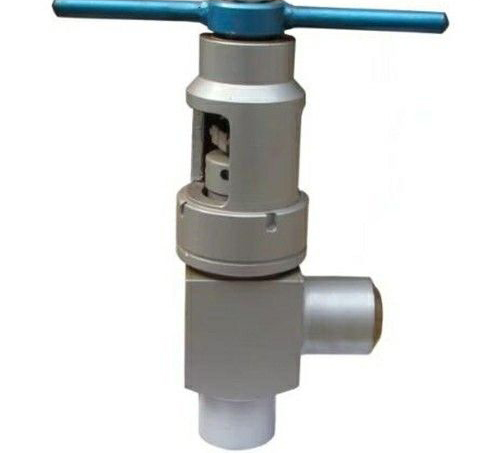

  • J67YJLH320-高压平衡截止阀
  • 19
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多J67YJLH320-高压平衡截止阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
J67YJLH320-高压平衡截止阀型号是适用于公称压力PN<35.0MPa,温度t<120摄氏度的水、油品、天然气等介质的管路上,作为介质流量和压力的调节、节流装置。手动开关,对焊连接,锻钢材质,属角式结构,直角式的流道给阀门介质造成一定的阻力,节流的效果较好。启闭件是塞形的阀瓣,密封面呈平面或锥面,所以在阀门关闭时, 向阀瓣施加压力,以强制密封面不泄漏。
?特点
1.适用于高压管段需节流的工况中使用。
2.法兰连接,密封严密,安全可靠。
3.整体为锻造制成,整体效果好。
4.焊连接管路,安装拆卸方便。
执行标准
设计规范:JB/T5298、API6D
连接法兰:JB/79、ANSI-16.5
试验与检验:JB/T5298、API6D
压力-温度:GB9131、ANSI B16.34
产品标识:GB/T12220、MSS SP-25
用途
广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。同时还能根据客户的需要提供碳钢、不锈钢、耐热钢及合金钢等不同材质的阀门产品。该系列阀门适用于工作压力≥1.6MPa,工作温度≤121℃的水、油、天然气等管线上,用来控制介质单向启闭,以防介质逆流。
零件材料
零件材料
J/L46Y-220/320CJ/L446W-220/320R
阀体优质碳钢316L.Mod
阀瓣铬不锈钢316L.Mod
下阀杆铬不锈钢316L.Mod
填料箱优质碳钢316L.Mod
“0”型圈F-4复合胶圈F-4复合胶圈
外形尺寸
公称压力PN(MPa)公称通径DN(mm)外形尺寸(mm)
LL1HH1D0D1D2D3hZ-ΦdL0
16252303352002352550.8101.5150294月26日200
322603402152552960.32111160294月26日220
402603902202653668.281241803245-30280
503004202302854595.25165215388月26日300
6534047525031558107.95190.5240388月26日350
8038063034042072123.82190.5245238月30日360
10045061037547290149.22235295458-33400
150600880530672135211.12317.53805612-33600
200660900720980180269.88393.44606312-39650


上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的J67YJLH320-高压平衡截止阀产品,请您根据J67YJLH320-高压平衡截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
