奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DBB-双关断阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

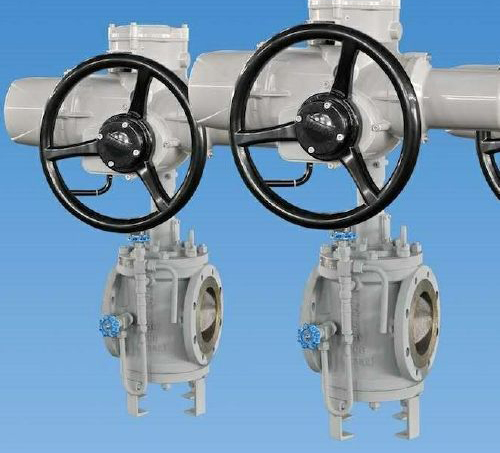

DBB-双关断阀产品说明书资料介绍
DBB-双关断阀结构形式有两种一种是缩颈，一种是全通经式。是以转动旋塞启闭的阀门，阀杆驱动旋塞转动，旋塞的密封面为锥面，阀体设有一个，两个旋塞串联，位于两个旋塞之间的阀体中腔设有安全泄压阀，旋塞是与阀杆连接的一端小于另一端的倒装的锥形阀塞，阀杆与旋塞通过十字连接器连接，且阀杆与旋塞之间设有圆柱弹簧或蝶形弹簧，阀体下端固定有阀盖，阀盖设有调整轴，调整轴的下端穿出于阀盖外且上端抵顶旋塞，该双关双断压力平衡式倒装旋塞阀具有功能，能在高温、高压和严苛工况下使用，具有密封可靠、操作力矩小、使用寿命长等优点。
性能参数
天然气一般选用全通径，油品一般选用缩径
公称通径：全通径DN80~DN600(NPS 3″～NPS 24″) 文丘里缩径DN80~DN700(3"～28")
压力范围：1.6MPa ～6.4MPa (150L300L)
工作温度：-46℃～+200℃
工作原理
1、当旋塞阀全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的低压力降。
2、当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭。
3、当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,后塞子的通道于阀体的通道对齐,使阀门处于全开的状态。
4、该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。
结构特点
1、密封滑片与旋塞采用*的斜楔形燕尾导轨结构，通过*的传动结构，使得阀门在开关过程中，滑片密封面与阀体密封面无接触，因此，密封面无摩擦、磨损，阀门的使用寿命仅取决于橡胶老化的速度，大大延长了阀门的使用寿命，同时阀门的开关力矩小。
2、阀门采用双重密封结构，上下游同时密封，且每个密封面均具有软、硬两种密封，软密封保证了阀门的零泄漏，硬密封对软密封具有保护作用，同时硬密封具有防火功能。
3、中法兰密封与填料密封采用了双重密封结构，保证介质不会外漏。
4、与介质接触的表面均镀有防锈耐磨的金属铬或镍。
5、阀门具有在线维修的功能。密封滑片与旋塞采用燕尾槽连接，若密封滑片上的软密封件损坏器要更换时，不必将整台阀门从管线上拆下，只需将阀门底盖卸下，抽出旧滑片，换上新滑片，装上底盖即可。
6、阀门流道有全通径和文丘里缩径两种。全通径阀门适用于需要通球清洗的管道上，文丘里缩径适用于不需要通球清洗的管道上。
7、阀门上安装有卸压装置，阀门关闭后，防止阀腔异常升压，同时可以检验阀门的密封效果
8、阀门具有开关指示器。指示器与阀门的开关位置同步，可以准确地显示阀门的开关状态。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DBB-双关断阀产品，请您根据DBB-双关断阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
