LDFDN25-拉断阀产品说明书资料介绍

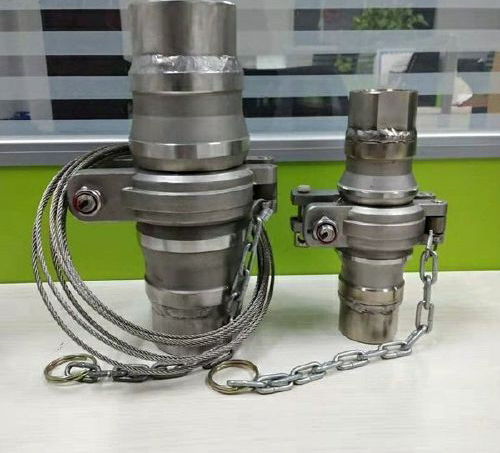

LDFDN25-拉断阀紧急脱离装置的切断阀主体为采用弹簧力关闭的单向阀，其拉断力来自于机械部分本身，无须电、液等其它动力，加装该装置的装卸臂具备了紧急拉断功能。紧急情况下能够使装卸设备自动、快速拉断；常规操作时不会出现“拉断”；拉断后分开的两部分能够有效密封；LDFDN25-拉断阀拉断采用拉断销式拉断，拉断销受力过预定范围，LDFDN25-拉断阀自动紧急断开，实现分离，两端单向阀关闭各自管线中的介质。LDFDN25-拉断阀安装后应无泄漏，出现紧急情况受力过直线拉断力数值后，拉断螺栓应拉出阀体，阀体分解成两个单向阀，断开管线应无泄漏。LDFDN25-拉断阀的材质选用304不锈钢，满足安全及寿命要求紧急LDFDN25-拉断阀采用2.5MPa的设计压力，主要密封采用氟橡胶。
性能参数
LDFDN25-拉断阀材质：304不锈钢。
连接形式：法兰/内丝
密封圈材质：氟橡胶
弹簧：腐蚀强度不低于不锈钢304
紧急LDFDN25-拉断阀设计压力：2.5MPa
LDFDN25-拉断阀操作结构原理
1紧急LDFDN25-拉断阀总体由两个单向阀、夹紧机构、拉断机构三部分组成：单向阀主要由阀体、阀瓣、主密封圈、支架等组成；夹紧机构主要由左夹板、右夹板、连接件等组成；拉断机构主要由固定调节螺栓、放松调节螺母、拉断销、安全螺栓、钢丝绳等组成。
2阀瓣为密封面为锥面，另一面采用球面设计，这样的设计有利于保证良好的密封性，减小介质的流通阻力从而减少压力损失，同时避免介质流过时紊流现象的产生。阀瓣的前端设计有耳轴，上、下阀瓣的耳轴采用阴、阳配合的结构形式；阀瓣后端设计有弹簧固定轴，在固定轴尾端设计一台阶。当两单向阀对接时，靠阀瓣前端耳轴的相互作用实现单向阀的开启；固定轴尾端的细轴段起导向作用；台阶起限位作用，限制因介质的流速和压力的变化而对阀门开度的影响。
3主密封圈采用具有良好弹性的氟橡胶制成，靠主密封座压紧、固定。单向阀体与阀瓣均采用锥面设计，锥度相同。该设计具有防火功能，即若因现场失火而烧坏软密封时，阀瓣便与主密封座接触形成金属硬密封，依靠硬密封能够防止介质的大量泄漏。
4左、右夹板与壳体接触面采用楔面设计，使之具有良好的夹紧和开启效果。两夹板的一端通过连接件相连，另一端通过调节螺栓与拉断机构相连，通过调节螺母调整两单向阀的连接与夹紧力。
5拉断机构通过钢丝绳与装卸臂外臂管或立柱相连，通过调节螺栓、拉断销调节螺母连接起来。钢丝绳的长度小于装卸臂内臂与外臂的工作长度，当槽车移动出工作区时，钢丝绳即拉动固定螺栓和连接轴移动，先拉断安全螺丝，然后将拉断销拉出，从而开启夹紧机构，实现两单向阀的分离；随着单向阀的分离，阀瓣在弹簧力的作用下复位，实现关闭。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的LDFDN25-拉断阀产品，请您根据LDFDN25-拉断阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
LDFDN25-拉断阀产品说明书资料介绍
LDFDN25-拉断阀紧急脱离装置的切断阀主体为采用弹簧力关闭的单向阀，其拉断力来自于机械部分本身，无须电、液等其它动力，加装该装置的装卸臂具备了紧急拉断功能。紧急情况下能够使装卸设备自动、快速拉断；常规操作时不会出现“拉断”；拉断后分开的两部分能够有效密封；LDFDN25-拉断阀拉断采用拉断销式拉断，拉断销受力过预定范围，LDFDN25-拉断阀自动紧急断开，实现分离，两端单向阀关闭各自管线中的介质。LDFDN25-拉断阀安装后应无泄漏，出现紧急情况受力过直线拉断力数值后，拉断螺栓应拉出阀体，阀体分解成两个单向阀，断开管线应无泄漏。LDFDN25-拉断阀的材质选用304不锈钢，满足安全及寿命要求紧急LDFDN25-拉断阀采用2.5MPa的设计压力，主要密封采用氟橡胶。
性能参数
LDFDN25-拉断阀材质：304不锈钢。
连接形式：法兰/内丝
密封圈材质：氟橡胶
弹簧：腐蚀强度不低于不锈钢304
紧急LDFDN25-拉断阀设计压力：2.5MPa
| 序号 | 介质 | 设计压力 | 结构型式 | 公称直径 | 连接形式 |
| 1 | 液化气(液相) | 2.5MPa | 拉绳型 | DN50 | PN25 DN50法兰/内丝 |
| 2 | 液化气(气相) | 2.5MPa | 拉绳型 | DN25 | PN25 DN25法兰/内丝 |
1紧急LDFDN25-拉断阀总体由两个单向阀、夹紧机构、拉断机构三部分组成：单向阀主要由阀体、阀瓣、主密封圈、支架等组成；夹紧机构主要由左夹板、右夹板、连接件等组成；拉断机构主要由固定调节螺栓、放松调节螺母、拉断销、安全螺栓、钢丝绳等组成。
2阀瓣为密封面为锥面，另一面采用球面设计，这样的设计有利于保证良好的密封性，减小介质的流通阻力从而减少压力损失，同时避免介质流过时紊流现象的产生。阀瓣的前端设计有耳轴，上、下阀瓣的耳轴采用阴、阳配合的结构形式；阀瓣后端设计有弹簧固定轴，在固定轴尾端设计一台阶。当两单向阀对接时，靠阀瓣前端耳轴的相互作用实现单向阀的开启；固定轴尾端的细轴段起导向作用；台阶起限位作用，限制因介质的流速和压力的变化而对阀门开度的影响。
3主密封圈采用具有良好弹性的氟橡胶制成，靠主密封座压紧、固定。单向阀体与阀瓣均采用锥面设计，锥度相同。该设计具有防火功能，即若因现场失火而烧坏软密封时，阀瓣便与主密封座接触形成金属硬密封，依靠硬密封能够防止介质的大量泄漏。
4左、右夹板与壳体接触面采用楔面设计，使之具有良好的夹紧和开启效果。两夹板的一端通过连接件相连，另一端通过调节螺栓与拉断机构相连，通过调节螺母调整两单向阀的连接与夹紧力。
5拉断机构通过钢丝绳与装卸臂外臂管或立柱相连，通过调节螺栓、拉断销调节螺母连接起来。钢丝绳的长度小于装卸臂内臂与外臂的工作长度，当槽车移动出工作区时，钢丝绳即拉动固定螺栓和连接轴移动，先拉断安全螺丝，然后将拉断销拉出，从而开启夹紧机构，实现两单向阀的分离；随着单向阀的分离，阀瓣在弹簧力的作用下复位，实现关闭。
