奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多CXMS-圆风门相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

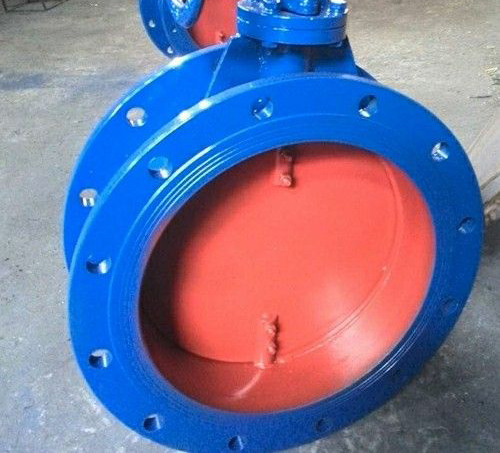

CXMS-圆风门又叫圆蝶阀,中线法兰式,本体合金钢圈密封,压力PN0.1~1.0MPa 通经DN50-DN4800(国标)。驱动方式:手动 气动 电动 液动控制,介质300℃热风,应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
用途
广泛用于轻纺、化工、石油、焚烧厂、火化场、火电厂、机房通风、医药、食品、船舶、钢铁冶炼、造纸、生物科技、化学领域等场所。
执行标准:
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
性能参数:
性能参数
压力等级1千帕
阀门强度试验压力1千帕
阀门密封试验压力1千帕
适用温度℃-29℃+550℃
主要材质WCB/CF8
连接形式法兰式/对夹式
启闭形式手动手柄/手动涡轮
适用介质空气、烟气、含尘气体等
连接标准GB/T9113/非标
公称通径 DN(mm) 50~2000
公称压力 PN(Mpa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等
适用温度 负-10度,还有零上 250度
零件材料:
零件材料
零件名称阀体阀板阀轴
材料碳钢碳钢碳钢
不锈钢铬镍钼钛钢铬钼钛钢
铬镍钼钛钢不锈钢不锈钢
铬钼钛钢铬钼钛钢2Cr13
外形结构尺寸:
外形结构尺寸
DN法兰外径螺栓分度圆LL1L2n-Фd法兰厚度
3004053701207162208/1210
3504554201407862408/1410
40050547014092427012/1810
45057053016099929512/1810
500620580160107932512/1810
600720680180114038016-1812
700820780180124043016-1812
800920880200135049016-1812
9001040990200145054016-1814
100011401090220155059020-1814
110012401190220180064020-1814
120013401290240190069020-1814
130014401390240202076020-1816
140015401490260212081024-1816
外形结构图:
