奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多FQ41F16P-钛合金放料球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

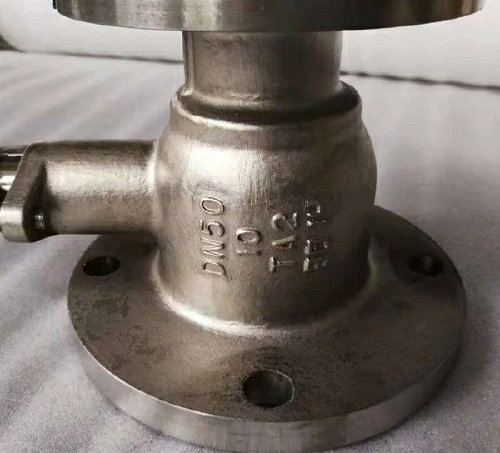

FQ41F16P-钛合金放料球阀产品说明书资料介绍
FQ41F16P-钛合金放料球阀设计制造按GB/T12237-2007标准，两端法兰尺寸不一样，一边大一边小。阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。手动手柄，法兰连接，内部四氟阀座密封，使用温度-50℃+150℃根据密封材质选定，适用介质：氯离子、污水等、颗粒物料、软化物料，压力0.6MPa ~1.6MPa。
产品特点
1、属于阀一种，于放料使用。
2、用于物料的输送，使用效果好。
3、物料滞留少，结构紧凑，密封性能优越。
执行标准:
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
法兰标准：GB9113/JB79
连接尺寸
外形图
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的FQ41F16P-钛合金放料球阀产品，请您根据FQ41F16P-钛合金放料球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
FQ41F16P-钛合金放料球阀产品说明书资料介绍
FQ41F16P-钛合金放料球阀设计制造按GB/T12237-2007标准，两端法兰尺寸不一样，一边大一边小。阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。手动手柄，法兰连接，内部四氟阀座密封，使用温度-50℃+150℃根据密封材质选定，适用介质：氯离子、污水等、颗粒物料、软化物料，压力0.6MPa ~1.6MPa。
产品特点
1、属于阀一种，于放料使用。
2、用于物料的输送，使用效果好。
3、物料滞留少，结构紧凑，密封性能优越。
执行标准:
设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
法兰标准：GB9113/JB79
连接尺寸
| 公称通径 | PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) | 重量 | |||||||||
| DN | L | D | D1 | D2 | f | b | z-φd | D0 | H | kg | |
| 32 | 140 | 135/160 | 100/130 | 78/115 | 18/20 | 4-φ14/4-φ18 | 200 | 130 | 9 | ||
| 40 | 160 | 145/185 | 110/150 | 85/125 | 18/22 | 4-φ18/4-φ18 | 230 | 135 | 15 | ||
| 79 标 | 50 | 170 | 160/205 | 125/170 | 100/140 | 20/24 | 4-φ18/4-φ18 | 250 | 140 | 18 | |
| 80 | 200 | 195/245 | 160/200 | 130/175 | 22/26 | 4-φ18/8-φ18 | 300 | 205 | 35 | ||
| 69 标 | 50 | 170 | 160/230 | 125/190 | 100/140 | 20/24 | 4-φ18/8-φ14 | 250 | 140 | 18 | |
| 80 | 200 | 195/245 | 160/210 | 130/175 | 22/26 | 4-φ18/10-φ14 | 300 | 205 | 35 | ||
| 100 | 280 | 215/280 | 180/240 | 150/210 | 24/28 | 8-φ18/8-φ23 | 350 | 230 | 44 | ||
