奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多904L-球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
球芯阀厂家、球芯阀图片、球芯阀价格
904L-球阀说明书资料介绍:

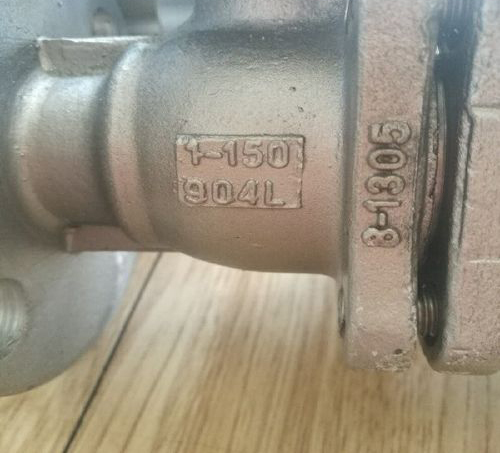

904L-球阀:又叫，手动开关，法兰连接的904L-球阀，密封面为PTFE四氟密封，美标2.0MPa压力，通经为DN20（美标），关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。球芯阀设计标准按照HG20615美国化工部标准制造，适用于70℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。
广泛用于截断或接通管路中的介质，广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。
适用场合
石油、石化设备，如石化设备中的反应器等。
硫酸的储存与运输设备，如热交换器等。
发电厂烟气脱硫装置，主要使用部位有：吸收塔的塔体、烟道、档门板、内件、喷淋系统等。
有机酸处理系统中的洗涤器和风扇。
海水处理装置，海水热交换器，造纸工业设备，硫酸、硝酸设备，制酸、制药工业及其他化工设备、压力容器，食品设备。
制药厂:离心机，反应器等。
植物食品：酱油罐，料酒，盐罐，设备和敷料。
对稀硫酸强腐蚀介质是匹配的钢种。
主要元素牌号
20Cr-24Ni-4.3Mo-1.5Cu
牌号及标准：UNS N08904、DIN1.4539、ASTM A240（全新标准将其归为不锈钢系列，原有标准ASME SB-625将其归为镍基合金系列）、SUS890L。
压力试验:
执行标准:
外形连接尺寸
外形结构尺寸图:
安装使用注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将904L-球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.904L-球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于904L-球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤904L-球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。
6.904L-球阀不能用作节流。
7.带传动机构的904L-球阀应直立安装。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的904L-球阀产品，请您根据904L-球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
球芯阀厂家、球芯阀图片、球芯阀价格
904L-球阀说明书资料介绍:
904L-球阀:又叫，手动开关，法兰连接的904L-球阀，密封面为PTFE四氟密封，美标2.0MPa压力，通经为DN20（美标），关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。球芯阀设计标准按照HG20615美国化工部标准制造，适用于70℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。
广泛用于截断或接通管路中的介质，广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。
适用场合
石油、石化设备，如石化设备中的反应器等。
硫酸的储存与运输设备，如热交换器等。
发电厂烟气脱硫装置，主要使用部位有：吸收塔的塔体、烟道、档门板、内件、喷淋系统等。
有机酸处理系统中的洗涤器和风扇。
海水处理装置，海水热交换器，造纸工业设备，硫酸、硝酸设备，制酸、制药工业及其他化工设备、压力容器，食品设备。
制药厂:离心机，反应器等。
植物食品：酱油罐，料酒，盐罐，设备和敷料。
对稀硫酸强腐蚀介质是匹配的钢种。
主要元素牌号
| 合金 | % | 镍 | 铬 | 钼 | 铜 | 铁 | 碳 | 锰 | 硅 | 磷 | 硫 |
| 小 | 23 | 19 | 4 | 1 | 余量 | ||||||
| 大 | 28 | 23 | 5 | 2 | 0.02 | 2 | 1 | 0.045 | 0.035 |
牌号及标准：UNS N08904、DIN1.4539、ASTM A240（全新标准将其归为不锈钢系列，原有标准ASME SB-625将其归为镍基合金系列）、SUS890L。
压力试验:
| 试验压力(MPa) | 2.5 | 4 | 6.4 | 10 | MPa |
| 壳体强度试验 | 3.75 | 6 | 9.6 | 15 | MPa |
| 高压密封试验压力 | 2.75 | 4.4 | 7.04 | 11 | MPa |
| 低压气密封验压力 | 0.5-0.7 | ||||
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| GB122237/HG20615 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
| 凸面法兰 RF PN1.6 | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 | |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
| 凸面法兰 RF PN2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
| 100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
| 125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
安装使用注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将904L-球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.904L-球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于904L-球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤904L-球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。
6.904L-球阀不能用作节流。
7.带传动机构的904L-球阀应直立安装。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的904L-球阀产品，请您根据904L-球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
