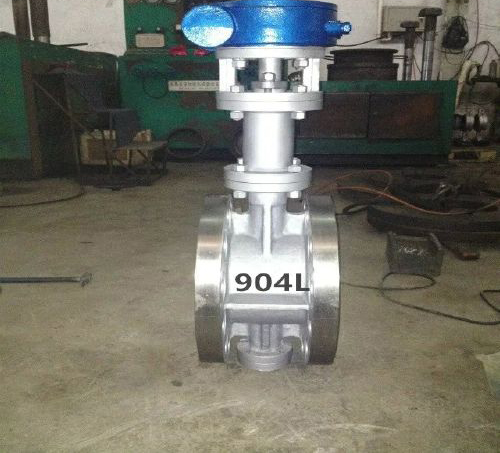

904L-蝶阀:又叫材质904L-蝶阀，涡轮开关，三偏心软密封设计（阀板+PTFE），法兰连接，一般普通的904L-蝶阀只具备单向密封的
用途
用于截断或接通管路中的浓硫酸介质，广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。
特点
1、本阀三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
执行标准:
设计和制造标准:GB/T12238—1989/JB/T8527—1997/API609
法兰标准:GB9113—2000/ASME/ANSI B16.5
结构长度:GB/T12221—1989/ASME/ANSI B16. 10
检验和试验标准:GB/T13927—1992/JB/T9092—19999/API 598
性能参数:

性能参数
公称压力（PN）		1.6	2.5	4	6.4	Class150	Class300
常温大工作压力〔MPa〕		1.6	2.5	4	6.4	2	5
压力试验（MPa）	壳体强度试验	2.4	3.8	6	9.6	3	7.5
	正向密封试验	1.76	2.75	4.4	7.1	2.2	5.5
	反向密封试验	1.76	2.75	4.4	7.1	2.2	5.5
	气密封试验	0.6
渗漏率		＜0.1×DNmmз/s〔符合GB/T13927-92标准〕
适用温度〔℃〕		软密封:-40℃～:350℃;硬密封:-50℃～600℃
适用介质		浓硫酸
传动形式		蜗轮传动、电动传动、气动传动、液动传动

零件的材料:

零件材料
产品类型			P	R8	R3	I
零件名称	阀体		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	蝶板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	阀杆		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	2Cr13
	自动补偿阀座		00Cr19Ni11	00Cr17Ni14Mo2	00Cr17Ni14Mo2	0Cr18Ni9
	阀体压板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	蝶板压板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	轴套		FB092	FB316	FB316L	BF316
	填料	PTFE
	蝶板硬密封圈	PTFE
	蝶板软密封圈	聚四氟乙烯

连接尺寸:

外形尺寸
公称通径DN	主要尺寸			法兰连接尺寸
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4/18	165	125	4/18	165	125	4/18
65	112	370	115	185	145	4/18	185	145	4/18	185	145	8/18
80	114	380	120	200	160	4/18	200	160	8/18	200	160	8/18
100	127	420	138	220	180	8/18	220	180	8/18	235	190	8/22
125	140	460	164	250	210	8/18	250	210	8/22	270	220	8/26
150	140	555	175	285	240	8/22	285	240	8/22	300	250	8/26
200	152	760	200	340	295	8/22	340	295	12/22	360	310	12/26
250	165	830	243	395	350	12/22	405	355	12/26	425	370	12/30
300	178	895	250	445	400	12/22	460	410	12/26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

外形图:
安装注意事项:
1、安装前应核对904L-蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本904L-蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试904L-蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动904L-蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在*次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向*即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
