奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DN200 2205Q41Y16- 球阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!
问
DN200 2205球阀可以用浓硫酸、稀硫酸、醋酸,甲酸吗?
答
DN200 2205球阀可以用浓硫酸、稀硫酸、醋酸,甲酸
DN200 2205球阀Q41Y-16说明书资料介绍:
DN200 2205球阀Q41Y-16:手动开关,法兰连接的2205球阀,密封面为本体金属密封,美标1.6MPa压力,通经为DN200(美标),关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。设计标准按照HG20615美国化工部标准制造,适用于70℃以上各种浓度硫酸,在各种双相钢阀门中,双相钢球阀的流动阻力小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。任意安装位置安装,属低碳高镍、钼奥氏体不锈耐酸钢,具有很好的活化—钝化转变能力,耐腐蚀性能 好,在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蚀性,在中性含氯离子介质中具有很好的抗点蚀性,同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。硬密封球阀球体和阀座金属对金属密封,阀座板弹簧加载的密封结构,突破了软密封球阀使用温度较低和不适用带颗粒型介质的限制。硬密封球阀使用于高温高压的水、蒸汽、油品、粘稠性和颗粒型介质的装置和管路中。特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中。
广泛用于截断或接通管路中的介质,广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业,基本有机酸和无机盐生产,硝酸工业等。

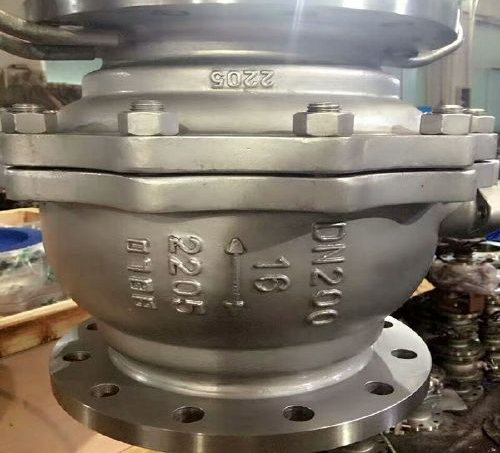

DN200 2205球阀图片
主要元素牌号
20Cr-24Ni-4.3Mo-1.5Cu
牌号及标准:UNS N08904、DIN1.4539、ASTM A240(全新标准将其归为不锈钢系列,原有标准ASME SB-625将其归为镍基合金系列)、SUS890L。
适用场合
石油、石化设备,如石化设备中的反应器等。
硫酸的储存与运输设备,如热交换器等。
发电厂烟气脱硫装置,主要使用部位有:吸收塔的塔体、烟道、档门板、内件、喷淋系统等。
有机酸处理系统中的洗涤器和风扇。
海水处理装置,海水热交换器,造纸工业设备,硫酸、硝酸设备,制酸、制药工业及其他化工设备、压力容器,食品设备。
制药厂:离心机,反应器等。
植物食品:酱油罐,料酒,盐罐,设备和敷料。
对稀硫酸强腐蚀介质904L是匹配的钢种。
DN200 2205球阀执行标准:
设计制造:GB/T12237-2007 HG20615
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
法兰标准:GB9113/JB79 HG20615
连接标准:GB/T9119-2010
DN200 2205球阀性能:
密度:8.0g/cm3。抗拉强度:σb≥520Mpa。延伸率:δ≥35%。904L不锈钢的耐腐蚀性:
由于904L碳含量是很低的(大0.020%),因此在一般热处理和焊接的情况下,不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼含量,并且添加了铜元素,因此904L即使在还原性环境中,如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~98%的浓度范围内纯硫酸中,904L的使用温度可高达40摄氏度。在0~85%浓度范围内的纯磷酸中,其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中,杂质对抗腐蚀性能有很强的影响。在各种磷酸中,904L抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中,904L与不含钼的高合金化的钢种相比,抗腐蚀性能较低。在盐酸中,904L的使用 于较低的浓度1-2%。在这个浓度范围。904L的抗腐蚀性能好于常规不锈钢。904L钢具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L的高镍含量,降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于 60摄氏度时,在一个富氯化物的环境中对应力腐蚀可能是敏感的,通过提高不锈钢的镍含量,可以降低这种敏化性。由于高的镍含量,904L在氯化物溶液,浓缩的氢氧化物溶液和富硫化氢的环境中,具有很高的抗应力腐蚀破裂能力。
配套焊材:焊条(E385-16/17),焊丝(ER385)。
DN200 2205球阀特点:
1、阀座板弹簧加载的密封结构,能使用较高温度和带有颗粒性的介质;
2、下装式阀杆、设有倒密封结构,能确保填料处的可靠密封;
3、球可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全;
4、球体和密封面氮化、堆焊、喷涂等方式进行处理后,可适用不同的工艺要求;
5、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所;
6、可加装气动执行器和电动执行器,实现集中控制和远程控制。
7、 的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
8、开关无误的手柄:扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀*辞。
9、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
10、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
DN200 2205球阀适用场合
石油、石化设备,如石化设备中的反应器等。
硫酸的储存与运输设备,如热交换器等。
发电厂烟气脱硫装置,主要使用部位有:吸收塔的塔体、烟道、档门板、内件、喷淋系统等。
有机酸处理系统中的洗涤器和风扇。
海水处理装置,海水热交换器,造纸工业设备,硫酸、硝酸设备,制酸、制药工业及其他化工设备、压力容器,食品设备。
制药厂:离心机,反应器等。
植物食品:酱油罐,料酒,盐罐,设备和敷料。
对稀硫酸强腐蚀介质904L是匹配的钢种。
DN200 2205球阀压力试验:
外形连接尺寸
外形结构尺寸图:球阀安装使用注意事项:
1.安装施工 小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。
6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN200 2205Q41Y16- 球阀产品,请您根据DN200 2205Q41Y16- 球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
问
DN200 2205球阀可以用浓硫酸、稀硫酸、醋酸,甲酸吗?
答
DN200 2205球阀可以用浓硫酸、稀硫酸、醋酸,甲酸
DN200 2205球阀Q41Y-16说明书资料介绍:
DN200 2205球阀Q41Y-16:手动开关,法兰连接的2205球阀,密封面为本体金属密封,美标1.6MPa压力,通经为DN200(美标),关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。设计标准按照HG20615美国化工部标准制造,适用于70℃以上各种浓度硫酸,在各种双相钢阀门中,双相钢球阀的流动阻力小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。任意安装位置安装,属低碳高镍、钼奥氏体不锈耐酸钢,具有很好的活化—钝化转变能力,耐腐蚀性能 好,在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蚀性,在中性含氯离子介质中具有很好的抗点蚀性,同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。硬密封球阀球体和阀座金属对金属密封,阀座板弹簧加载的密封结构,突破了软密封球阀使用温度较低和不适用带颗粒型介质的限制。硬密封球阀使用于高温高压的水、蒸汽、油品、粘稠性和颗粒型介质的装置和管路中。特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中。
广泛用于截断或接通管路中的介质,广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业,基本有机酸和无机盐生产,硝酸工业等。
DN200 2205球阀图片
主要元素牌号
合金 | % | 镍 | 铬 | 钼 | 铜 | 铁 | 碳 | 锰 | 硅 | 磷 | 硫 |
904L | 小 | 23 | 19 | 4 | 1 | 余量 | |||||
大 | 28 | 23 | 5 | 2 | 0.02 | 2 | 1 | 0.045 | 0.035 |
牌号及标准:UNS N08904、DIN1.4539、ASTM A240(全新标准将其归为不锈钢系列,原有标准ASME SB-625将其归为镍基合金系列)、SUS890L。
适用场合
石油、石化设备,如石化设备中的反应器等。
硫酸的储存与运输设备,如热交换器等。
发电厂烟气脱硫装置,主要使用部位有:吸收塔的塔体、烟道、档门板、内件、喷淋系统等。
有机酸处理系统中的洗涤器和风扇。
海水处理装置,海水热交换器,造纸工业设备,硫酸、硝酸设备,制酸、制药工业及其他化工设备、压力容器,食品设备。
制药厂:离心机,反应器等。
植物食品:酱油罐,料酒,盐罐,设备和敷料。
对稀硫酸强腐蚀介质904L是匹配的钢种。
DN200 2205球阀执行标准:
设计制造:GB/T12237-2007 HG20615
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992
法兰标准:GB9113/JB79 HG20615
连接标准:GB/T9119-2010
DN200 2205球阀性能:
密度:8.0g/cm3。抗拉强度:σb≥520Mpa。延伸率:δ≥35%。904L不锈钢的耐腐蚀性:
由于904L碳含量是很低的(大0.020%),因此在一般热处理和焊接的情况下,不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼含量,并且添加了铜元素,因此904L即使在还原性环境中,如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~98%的浓度范围内纯硫酸中,904L的使用温度可高达40摄氏度。在0~85%浓度范围内的纯磷酸中,其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中,杂质对抗腐蚀性能有很强的影响。在各种磷酸中,904L抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中,904L与不含钼的高合金化的钢种相比,抗腐蚀性能较低。在盐酸中,904L的使用 于较低的浓度1-2%。在这个浓度范围。904L的抗腐蚀性能好于常规不锈钢。904L钢具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L的高镍含量,降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于 60摄氏度时,在一个富氯化物的环境中对应力腐蚀可能是敏感的,通过提高不锈钢的镍含量,可以降低这种敏化性。由于高的镍含量,904L在氯化物溶液,浓缩的氢氧化物溶液和富硫化氢的环境中,具有很高的抗应力腐蚀破裂能力。
配套焊材:焊条(E385-16/17),焊丝(ER385)。
DN200 2205球阀特点:
1、阀座板弹簧加载的密封结构,能使用较高温度和带有颗粒性的介质;
2、下装式阀杆、设有倒密封结构,能确保填料处的可靠密封;
3、球可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全;
4、球体和密封面氮化、堆焊、喷涂等方式进行处理后,可适用不同的工艺要求;
5、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所;
6、可加装气动执行器和电动执行器,实现集中控制和远程控制。
7、 的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
8、开关无误的手柄:扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀*辞。
9、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
10、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
DN200 2205球阀适用场合
石油、石化设备,如石化设备中的反应器等。
硫酸的储存与运输设备,如热交换器等。
发电厂烟气脱硫装置,主要使用部位有:吸收塔的塔体、烟道、档门板、内件、喷淋系统等。
有机酸处理系统中的洗涤器和风扇。
海水处理装置,海水热交换器,造纸工业设备,硫酸、硝酸设备,制酸、制药工业及其他化工设备、压力容器,食品设备。
制药厂:离心机,反应器等。
植物食品:酱油罐,料酒,盐罐,设备和敷料。
对稀硫酸强腐蚀介质904L是匹配的钢种。
DN200 2205球阀压力试验:
公称压力 | 2.0 | 5.0 | |
强度试验 | 4.0 | 10.0 | |
水密封试验 | 2.2 | 5.5 | |
气密封试验 | 0.4-0.7 |
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(㎏) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(㎏) | 2.5 | 3 | 5 | 6.5 | 9 | 12 | 20 | 25 | 44 | 75 | 105 | 200 |
1.安装施工 小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。
6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DN200 2205Q41Y16- 球阀产品,请您根据DN200 2205Q41Y16- 球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
